Генераторы азота OXYMAT

воздухоразделительные установки, функционирующие по принципу коротко-цикловой безнагревной адсорбции. Генератор азота вырабатывает газообразный азот чистотой от 95% до 99.9999% (с содержанием кислорода в азоте от 5% до 0.0001%), давлением от 5 до 10 бар.

Области применения и принцип работы генераторов азота

Азотные генераторы применяются в следующих промышленных областях:

Электронная промышленность (пайка, эпитаксия, производство печатных плат);
Термообработка (вытеснение агрессивного газа и смесей);
Химия (продувка технологического оборудования и др.);
Металлургия (создание инертной среды при обжиге);
Резка металла под азотом;
Пищевая (упаковка в азотной среде, транспортировка напитков);
Фармацевтика (транспортировка лекарственных препаратов, продувка линий, упаковка);
Все остальные отрасли, где требуется инертный газ.

Принцип работы

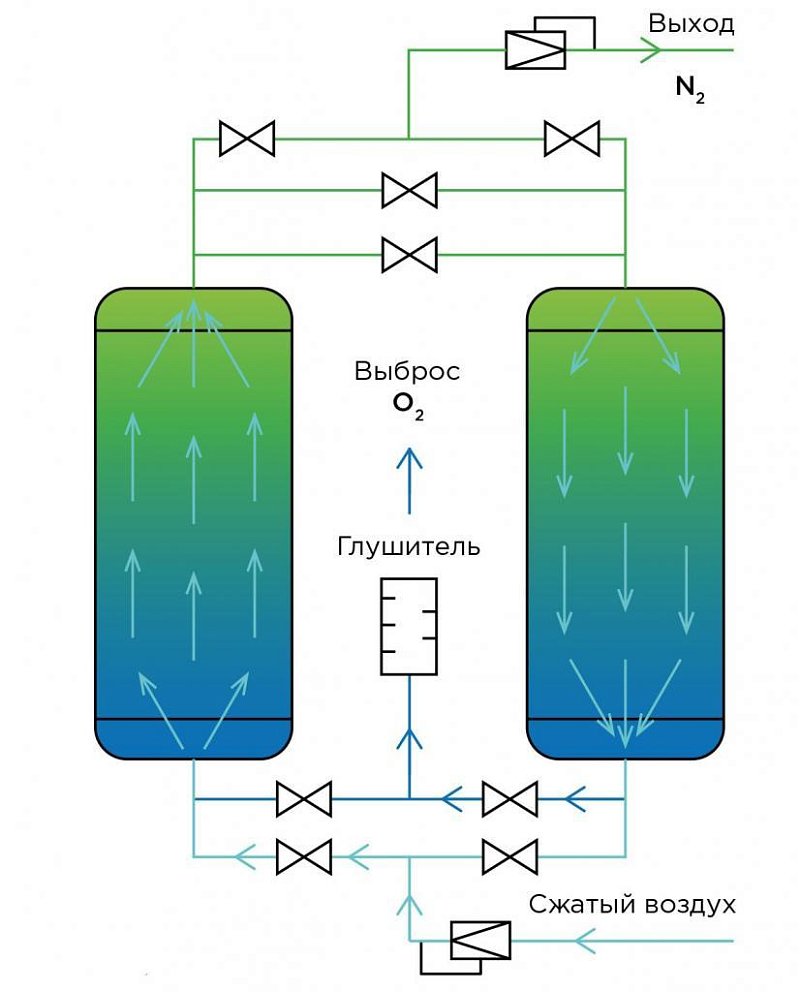

В промышленном адсорбционном генераторе азота как правило две колонны (адсорберы), заполненные углеродным молекулярным ситом. В работе всегда находится только одна из них. Осушенный сжатый воздух под давлением 6–10 бар поступает в азотный генератор. Молекулы кислорода и некоторых других газов задерживаются молекулярным ситом, а молекулы азота проходят далее и попадают в буферный ресивер. В то время как одна колонна работает, молекулярное сито второй находится в режиме регенерации, для чего используется часть произведенного азота (в процессе регенерации выдворяется накопившийся кислород из колонны чистым азотом).

Углеродное молекулярное сито полностью регенеративно и используется не менее 40 000 рабочих часов. При угольной фильтрации сжатого воздуха и наличии адсорбционного осушителя, в отдельных случаях возможно продлить срок молекулярного сита до 50 000 моточасов. В генераторе азота «Оксимат» используется высокотехнологичное молекулярное сито Kuraray (Кюрарай – Япония). Благодаря японским разработкам, мы можем предложить генераторы азота, которые вырабатывают азот чистотой до 99,9999% включительно!!!

Точка росы азота минус 70 градусов (–70°C) — содержание влаги в нем минимально, поэтому его можно использовать для любых технологических процессов.

Преимущества азотных установок

тонкая настройка под любого потребителя

контроль всех наиболее важных параметров

выработка чистого азота в любом объёме

минимальное содержание влаги в азоте

возможность подключения дистанционного управления

длительный срок службы оборудования

Преимущества азотных установок

тонкая настройка под любого потребителя

контроль всех наиболее важных параметров

выработка чистого азота в любом объёме

минимальное содержание влаги в азоте

возможность подключения дистанционного управления

длительный срок службы оборудования

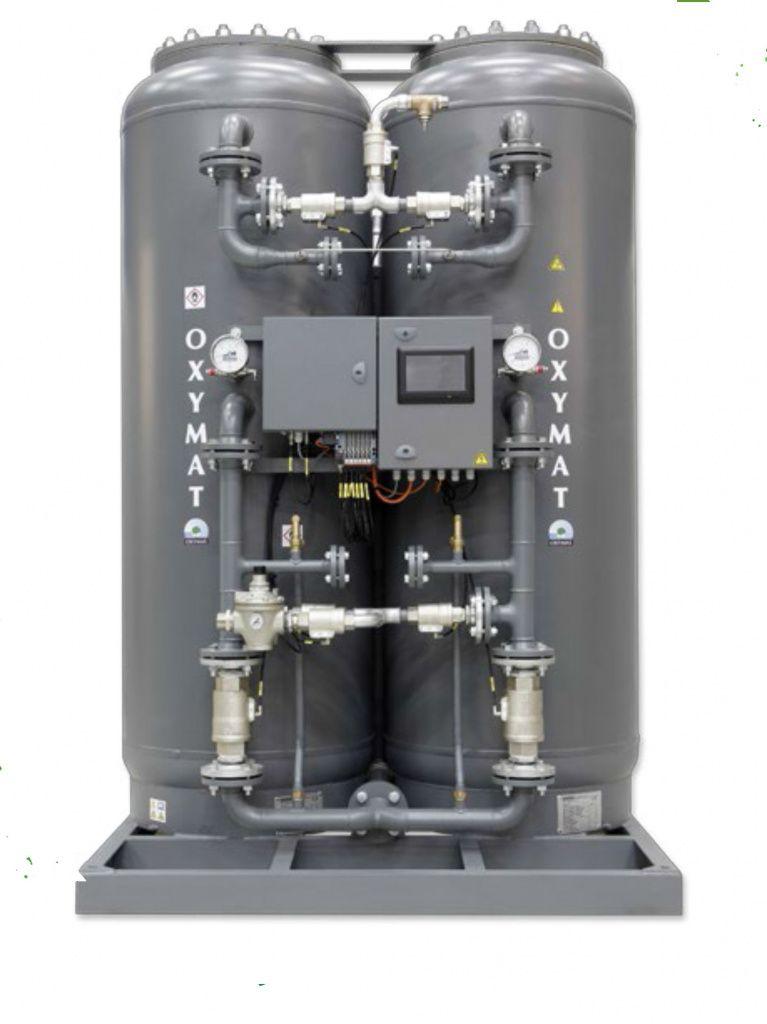

Генераторы азота «Оксимат» малой производительности

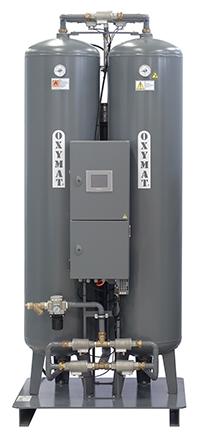

Генераторы азота малой производительности состоят из двух адсорберов и занимают площадь не более 1 м².

Рабочие условия для генератора азота

Давление азота на выходе: 5…10 бар (изб).
Температура окружающей среды: +3...+50 °C.
Давление сжатого воздуха на входе: 6...12 бар (изб).
Точка росы сжатого воздуха: +30.
Содержание твердых частиц: < 0,1 мкм.
Содержание компрессорного масла: < 0,01 мг/м³.
Напряжение электропитания: 220 В ~ 50 Гц.

На выходе Вы получаете:

Азот, с содержанием остаточного кислорода 0,0001–5%.
Практически нулевое содержание масла при использовании маслозаполненных компрессоров (при использовании безмасляных компрессоров содержание масла в азоте гарантировано 0%).
Точка росы азота –70°.
Давление азота 5–10 бар.

Модельный ряд малой производительности

Модель генератора		Чистота 5% 95	3% 97	2% 98	1% 99	0.5% 99.5	0.1% 99.9	500 ppm 99.95	100 ppm 99.99	50 ppm 99.995	10 ppm 99.999	5 ppm 99.9995	1 ppm 99.9999
N10	азот Нм3/час	5.42	4.33	3.79	3.25	2.70	1.81	1.49	0.84	0.68	0.47	0.42	0.30
N20	азот Нм3/час	15.17	11.92	9.75	7.58	6.93	4.66	3.84	2.17	1.74	1.21	1.08	0.76
N40	азот Нм3/час	29.25	26.00	21.67	17.34	14.64	9.84	8.10	4.57	3.67	2.56	2.29	1.61
N70	азот Нм3/час	52.87	46.26	39.65	33.05	27.26	18.31	15.08	8.52	6.84	4.77	4.26	3.00
N100	азот Нм3/час	73.46	61.22	55.09	42.85	39.18	26.32	21.67	12.24	9.83	6.86	6.12	4.31
N190	азот Нм3/час	142.37	126.55	110.73	87.00	71.99	48.37	39.82	22.50	18.07	12.60	11.25	7.92
N280	азот Нм3/час	204.78	182.02	151.69	113.76	95.56	68.26	59.16	30.03	26.85	19.72	16.38	11.92

Генераторы азота «Оксимат» средней производительности

Генераторы азота средней производительности состоят из двух или четырёх адсорберов. Данная система позволяет осуществлять автоматическую ступенчатую регулировку производительности при минимальном энергопотреблении.

Модельный ряд средней производительности

Модель генератора		Чистота 5% 95	3% 97	2% 98	1% 99	0.5% 99.5	0.1% 99.9	500 ppm 99.95	100 ppm 99.99	50 ppm 99.995	10 ppm 99.999	5 ppm 99.9995	1 ppm 99.9999
N430	азот Нм3/час	324.23	288.20	230.56	187.33	145.89	104.20	90.31	45.85	40.99	30.10	25.01	18.20
N280 X2	азот Нм3/час	409.55	364.05	303.37	227.53	191.12	136.52	118.31	60.07	53.70	39.44	32.76	23.85
N640	азот Нм3/час	457.33	392.00	333.93	261.33	177.07	132.05	112.51	63.58	56.72	46.41	43.83	30.94
N880	азот Нм3/час	560.70	498.40	411.18	348.88	245.65	183.20	156.09	88.20	78.69	64.38	60.80	42.92
N430 X2	азот Нм3/час	648.46	576.41	461.12	374.66	291.77	208.41	180.62	91.70	81.97	60.21	50.02	36.41
N1250	азот Нм3/час	877.61	747.59	585.07	520.06	347.71	259.31	220.94	124.85	111.38	91.13	86.07	60.75
N640 X2	азот Нм3/час	914.66	784.00	667.85	522.67	354.13	264.11	225.02	127.15	113.44	92.81	87.66	61.88
N1500	азот Нм3/час	1111.64	951.07	802.85	617.58	424.15	316.32	269.51	152.29	135.87	111.16	104.99	74.11
N880 X2	азот Нм3/час	1121.39	996.79	822.35	697.75	491.30	366.40	312.18	176.40	157.38	128.76	121.61	85.84
N1250 X2	азот Нм3/час	1755.22	1495.19	1170.15	1040.13	695.41	518.62	441.87	249.69	222.76	182.26	172.13	121.51
N1500 X2	азот Нм3/час	2223.28	1902.14	1605.70	1235.15	848.30	632.65	539.02	304.59	271.73	222.33	209.98	148.22

Генераторы азота «Оксимат» высокой производительности

Азотные станции высокой производительности "FRAME" представляют собой многоадсорберную систему. Количество адсорберов системы зависит от производительности азотного генератора.

Особенности систем высокой производительности

автоматическое ступенчатое регулирование производительности азотного генератора;
холодный резерв установки — при аварийной ситуации адсорберы можно отключить, и оставить в работе 2 пары адсорберов из 3 (как пример).

Данная система смонтирована в специальной жёсткой раме, имеет единый вход для сжатого воздуха, единый выход для продуктового азота, единый глушитель для сброса пермеата и остаточных газов.

FRAME-версия имеет:

встроенный воздушный ресивер;
встроенный азотный ресивер;
единую панель управления с ЖК дисплеем 9";
газоанализатор остаточного кислорода;
датчик точки росы азота;
датчик точки росы сжатого воздуха;
расходомер азота;
входной фильтр;
выходной фильтр.

Модельный ряд высокой производительности "FRAME"

Модель генератора		Чистота 5% 95	3% 97	2% 98	1% 99	0.5% 99.5	0.1% 99.9	500 ppm 99.95	100 ppm 99.99	50 ppm 99.995	10 ppm 99.999	5 ppm 99.9995	1 ppm 99.9999
N880 X2 FRAME	азот Нм3/час	1121.39	996.79	822.35	697.75	491.30	366.40	312.18	176.40	157.38	128.76	121.61	85.84
N1250 X2 FRAME	азот Нм3/час	1755.22	1495.19	1170.15	1040.13	695.41	518.62	441.87	249.69	222.76	182.26	172.13	121.51
N1500 X2 FRAME	азот Нм3/час	2223.28	1902.14	1605.70	1235.15	848.30	632.65	539.02	304.59	271.73	222.33	209.98	148.22
N1250 X3 FRAME	азот Нм3/час	2632.83	2242.78	1755.22	1560.19	1043.12	777.94	662.81	374.54	334.14	273.39	258.20	182.26
N1500 X3 FRAME	азот Нм3/час	3334.92	2853.21	2408.55	1852.73	1272.46	948.97	808.53	456.88	407.60	333.49	314.96	222.33
N1250 X4 FRAME	азот Нм3/час	3510.44	2990.37	2340.29	2080.26	1390.83	1037.25	883.75	499.39	445.52	364.52	344.26	243.01
N1500 X4 FRAME	азот Нм3/час	4446.56	3804.28	3211.40	2470.31	1696.61	1265.29	1078.04	609.18	543.47	444.66	419.95	296.44
N1250 X5 FRAME	азот Нм3/час	4388.05	3737.97	2925.37	2600.32	1738.53	1296.56	1104.68	624.23	556.90	455.64	430.33	303.76
N1500 X5 FRAME	азот Нм3/час	5558.19	4755.34	4014.25	3087.89	2120.76	1581.62	1347.55	761.47	679.33	555.82	524.94	370.55
