Серия PACKOLD

Водоохлаждающие установки «Ангара» серии PACKOLD разработаны для установки на улице и обеспечивают охлаждение воды в соответствии с холодопроизводительностью.

Чиллеры серии PACKOLD производятся согласно стандартам качества ISO 9001:2000.

Установки поставляются в полностью готовом к инсталляции виде. На заводе производится подключение всех частей установки, производится заправка масла и холодильного агента, проводятся необходимые тесты.

Все части оборудования соответствуют существующим директивам ЕС по безопасности и экологичности: Machinary Directive (MD): 98/37/EC: ТР/ТС 010/2011 Low Voltage Directive (LVD): 73/23/EEC: ТР/ТС 004/2011 Electromagnetic Compatibility Directive (EMC): 89/336/EEC: ТР/ТС 020/2011 Pressure Equipment Directive (PED): 97/23/EC: ТР/ТС 032/2013

Диапазон производительности компактных водоохладителей серии Pakcold варьируется от 1,26 кВт до 168,8 кВт.

Технические характеристики

Модель			Pakcold 6 KM	Pakcold 8 KM	Pakcold 10 KM	Pakcold 16 KM	Pakcold 22 KM	Pakcold 27 KM	Pakcold 30 KM	Pakcold 40 KM	Pakcold 55 KM	Pakcold 61 KM	Pakcold 82 KM	Pakcold 94 KM	Pakcold 110 KM
Номинальная холодопроизводительность (кВт)	R410A	⁽¹⁾	6,99	10,55	14,55	20,70	34,80	40,50	48,40	59,90	77,90	100,80	131,70	142,00	161,20
		⁽²⁾	6,32	9,54	13,10	18,80	31,80	37,00	44,20	54,40	71,30	91,10	119,60	128,40	145,80
Тип компрессора			Спиральный
Номинальная мощность электродвигателя компрессора,кВт	R410A	⁽¹⁾	1,39	2,02	2,95	3,38	5,81	6,81	7,91	10,20	13,66	16,49	21,80	23,20	26,30
		⁽²⁾	1,71	2,48	3,63	4,17	6,82	8,01	9,35	11,90	15,74	19,63	25,90	27,60	31,30
"Количество вентиляторов х мощность, (кВт)"			1х0,35	1х035	1х0,75	1х0,75	2х0,75	2х0,75	2х0,78	2х0,78	3х0,75	3х0,78	2х1,8	2х1,8	2х1,8
Количество насосов х мощность, (кВт)			1х0,75	1х0,75	1х0,75	1x1,1	1x1,5	1x1,5	1х1,5	1x2,2	1x3,0	1x3,0	1х5,5	1х5,5	1х5,5
Насос	Расход (л/ч)		1202	1814	2502	3560	5986	6966	8325	10303	13399	17338	22652	24424	27726
	Напор (м.вод.ст.)		50	45,0	39,5	32,0	34,5	35,0	28,5	30,0	35,5	34,0	36,0	34,0	32,0
Объем емкости (л)			110	110	140	150	190	190	280	300	360	400	500	510	540
Заправка хладагента			3,0	3,5	4,0	5,0	7,0	9,0	10,0	14,0	15,0	18,0	22,0	23,0	28,0
Уровень звукового давления			53	53	54	55	55	55	55	55	57	58	60	60	60
Рабочий вес (кг)			350	370	425	625	775	790	910	1025	1205	1335	1635	2675	1740

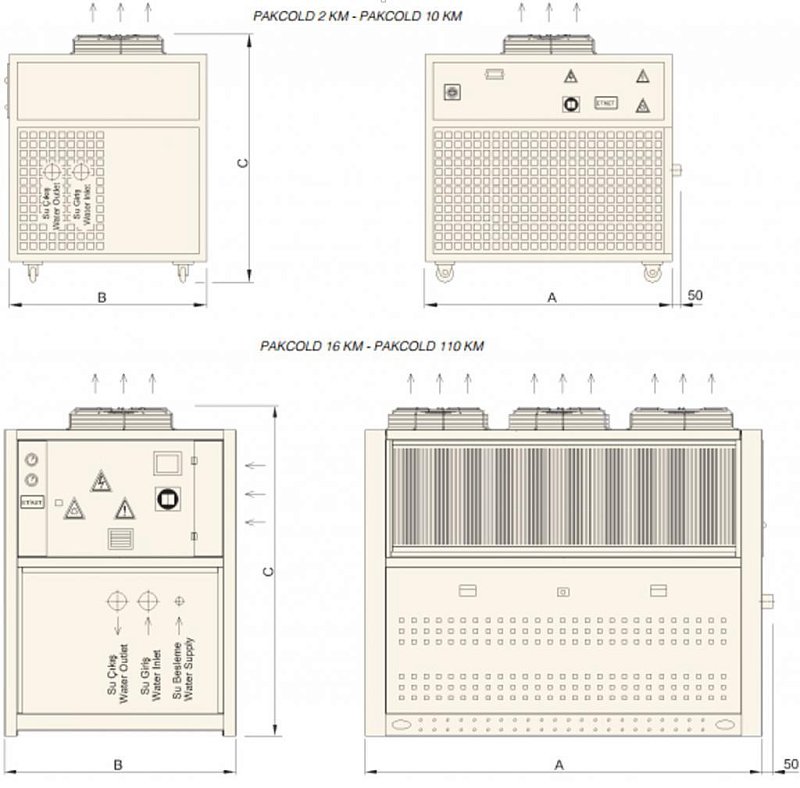

Размеры, (мм)	Длина	A	950	950	950	1350	1750	1750	1750	1750	2200	2200	2400	2400	2400
	Ширина	B	800	800	800	950	1100	1100	1100	1100	1150	1150	1250	1250	1250
	Высота	C	1195	1195	1210	1625	1810	1810	1810	1810	1900	1900	2360	2360	2360
Присоединительные размеры испарителя, (мм)	Вход		3/4"	3/4"	1"	1"	1 1/4"	1 1/2"	1 1/2"	2"	2"	2 1/2"	2 1/2"	3"	3"
	Выход		3/4"	3/4"	1"	1"	1 1/4"	1 1/2"	1 1/2"	2"	2"	2 1/2"	2 1/2"	3"	3"
Тип присоединения на испарителе			Резьбовое

⁽¹⁾ Значения указаны при температуре воды 20 °С на входе/15 °С на выходе, температуре окружающего воздуха 25°C
⁽²⁾ Значения указаны при температуре воды 20 °С на входе/15 °С на выходе, температуре окружающего воздуха 33°C

Технические характеристики

Модель			Pakcold 6 KM	Pakcold 8 KM	Pakcold 10 KM	Pakcold 16 KM	Pakcold 22 KM	Pakcold 27 KM	Pakcold 30 KM	Pakcold 40 KM	Pakcold 55 KM	Pakcold 61 KM	Pakcold 82 KM	Pakcold 94 KM	Pakcold 110 KM
Номинальная холодопроизводительность (кВт)	R410A	(1)	6,99	10,55	14,55	20,70	34,80	40,50	48,40	59,90	77,90	100,80	131,70	142,00	161,20
		(2)	6,32	9,54	13,10	18,80	31,80	37,00	44,20	54,40	71,30	91,10	119,60	128,40	145,80
Тип компрессора			Спиральный
Номинальная мощность электродвигателя компрессора,кВт	R410A	(1)	1,39	2,02	2,95	3,38	5,81	6,81	7,91	10,20	13,66	16,49	21,80	23,20	26,30
		(2)	1,71	2,48	3,63	4,17	6,82	8,01	9,35	11,90	15,74	19,63	25,90	27,60	31,30
"Количество вентиляторов х мощность, (кВт)"			1х0,35	1х035	1х0,75	1х0,75	2х0,75	2х0,75	2х0,78	2х0,78	3х0,75	3х0,78	2х1,8	2х1,8	2х1,8
Количество насосов х мощность, (кВт)			1х0,75	1х0,75	1х0,75	1x1,1	1x1,5	1x1,5	1х1,5	1x2,2	1x3,0	1x3,0	1х5,5	1х5,5	1х5,5
Насос	Расход (л/ч)		1202	1814	2502	3560	5986	6966	8325	10303	13399	17338	22652	24424	27726
	Напор (м.вод.ст.)		50	45,0	39,5	32,0	34,5	35,0	28,5	30,0	35,5	34,0	36,0	34,0	32,0
Объем емкости (л)			110	110	140	150	190	190	280	300	360	400	500	510	540
Заправка хладагента			3,0	3,5	4,0	5,0	7,0	9,0	10,0	14,0	15,0	18,0	22,0	23,0	28,0
Уровень звукового давления			53	53	54	55	55	55	55	55	57	58	60	60	60
Рабочий вес (кг)			350	370	425	625	775	790	910	1025	1205	1335	1635	2675	1740
Размеры, (мм)	Длина	A	950	950	950	1350	1750	1750	1750	1750	2200	2200	2400	2400	2400
	Ширина	B	800	800	800	950	1100	1100	1100	1100	1150	1150	1250	1250	1250
	Высота	C	1195	1195	1210	1625	1810	1810	1810	1810	1900	1900	2360	2360	2360
Присоединительные размеры испарителя, (мм)	Вход		3/4"	3/4"	1"	1"	1 1/4"	1 1/2"	1 1/2"	2"	2"	2 1/2"	2 1/2"	3"	3"
	Выход		3/4"	3/4"	1"	1"	1 1/4"	1 1/2"	1 1/2"	2"	2"	2 1/2"	2 1/2"	3"	3"
Тип присоединения на испарителе			Резьбовое

Конструкция

Компактный дизайн.
Встроенный гидромодуль.
Разборный кожухотрубный испаритель.
Уникальная конструкция водяного бака с интегрированным испарителем.
Увеличенный конденсатор с защитной решеткой.
Максимальный защита основных элементов.
Пригоден для круглогодичной эксплуатации на улице (под заказ).

Инструкция по эксплуатации

Компоненты чиллера

Корпус. Корпус установки изготовлен из листовой стали необходимой толщины. Специально спроектированная конструкция корпуса позволяет легко перемещать установку. Рама изготавливается из оцинкованной стали необходимой толщины. Все металлические части корпуса покрашены водостойкой краской.

Компрессор. Спиральный, герметичный или полугерметичный поршневой.

Конденсатор. Воздушный конденсатор изготовлен из медных труб с алюминиевым оребрением. Осевые вентиляторы с прямым приводом обеспечивают высокую производительность и низкий уровень шума. По запросу возможна установка водяного конденсатора.

Испаритель. Кожухотрубный испаритель с непосредственным кипением изготовлен из специальных медных трубок, вальцованных в стальные трубные решетки. Такая конструкция позволяет обслуживать и промывать съемный блок труб. Испарители изготавливаются согласно стандартам EN 14276-1 и EN 134445, спроектированы для охлаждения воды и растворов гликолей. Наружная поверхность испарителя и всасывающая линия изолированы специальными материалами имеющими необходимую толщину.

Вентиляторы и двигатель. Высокоэффективные осевые вентиляторы с прямым приводом, обеспечивают эффективную конденсацию паров холодильного агента.

Электрическая панель управления. Электрическая панель оборудована необходимым количеством контакторов, предохранителей и выключателей. Электрическая панель подключена согласно стандарту EN 60204-1. Питание 3ф/400В/50Гц.

Система электронного управления. Для управления работой установок используется электронная система управления. На цифровой панели выводятся все необходимые данные: температура входящей и выходящей воды, давление хладагента во всасывающей и нагнетательной линиях, перегрев, рабочее время компрессора, все ошибки выдаваемые системой, история всех сбоев. Кроме того микропроцессор автоматически регулирует работу каждого компрессора, обеспечивая эффективную работу установки.

Гидромодуль. Устанавливается для перекачки охлажденной воды потребителю. Насос гидромодуля подбирается в зависимости от потерь давления в трубопроводе.

Резервуар для охлажденной воды. Встроенный в установку резервуар цилиндрической формы, имеет необходимый объем и покрыт теплоизоляционным материалом.

Компоненты холодильного контура. Для автоматической работы установки применяются ТРВ, соленоидный вентиль, фильтр осушитель, смотровое стекло, соленоидный вентиль, обратные клапана, реле давления, реле протока.
