Серия TTcold

Водоохлаждающие установки «АНГАРА» серии «TT COLD» разработаны для установки на улице и обеспечивают охлаждение воды в соответствии с холодопроизводительностью.

Чиллеры серии «TT COLD» производятся согласно стандартам качества ISO 9001:2008.

Установки поставляются в полностью готовом к инсталляции виде. На заводе производится подключение всех частей установки, производится заправка масла и холодильного агента, проводятся необходимые тесты.

Все части оборудования соответствуют существующим директивам ЕС по безопасности и экологичности: Machinary Directive (MD): 98/37/EC: ТР/ТС 010/2011, Low Voltage Directive (LVD): 73/23/EEC: ТР/ТС 004/2011, Electromagnetic Compatibility Directive (EMC): 89/336/EEC: ТР/ТС 020/2011, Pressure Equipment Directive (PED): 97/23/EC: ТР/ТС 032/2013. Холопроизводительность чиллеров «АНГАРА» серии «TT COLD» варьируется от 30 кВт до 168,8 кВт.

Технические характеристики

Модель			TT-COLD/ PC 20	TT-COLD/ PC 30	TT-COLD/ PC 37	TT-COLD/ PC 44	TT-COLD/ PC 52	TT-COLD/ PC 73	TT-COLD/ PC 90	TT-COLD/ PC 111	TT-COLD/ PC 134	TT-COLD/ PC 163
Номинальная производительность, кВт		-1	20,7	34,8	40,5	48,4	59,9	77,9	100,8	131,7	142	161,2
		-2	18,8	31,8	37	44,2	54,4	71,3	91,1	119,6	128,4	145,8
Тип компрессора			Спиральный
Номинальная потребляемая мощность э/д компрессора, кВт		-1	3,38	5,81	6,81	7,91	10,2	13,66	16,49	21,8	23,2	26,3
		-2	4,17	6,82	8,01	9,35	11,9	15,74	19,63	25,9	27,6	31,3
Количество вентиляторов			1	2	2	2	2	3	3	2	2	2
Диаметр вентилятора, мм			500	500	500	630	630	500	630	800	800	800
Мощность э/д вентилятора, кВт			0,4	0,4	0,4	0,78	0,78	0,4	0,78	1,8	1,8	1,8
Количество насосов			1	1	1	1	1	1	1	1	1	1
Мощность э/д насоса, кВт			1,1	1,5	1,5	1,5	2,2	3	3	5,5	5,5	5,5
Характеристики насоса (1)	Расход, л/ч		3560	5986	6966	8325	10303	1399	17338	22652	24424	27726
	Напор, м.вод.ст.		32	34,5	35	28,5	30	35,5	34	36	34	32
Объем емкости, л			110	150	150	175	210	215	215	285	285	285
Затраты хладагента, кг			5	7	9	10	14	15	18	22	23	28
Уровень шума, дБ (3)			55	55	55	55	55	57	58	60	60	60
Рабочий вес, кг			475	580	595	660	805	890	995	1290	1325	1380
Размеры, (мм)	Длина	A	1310	1720	1720	1720	1720	2170	2170	2370	2370	2370
	Ширина	B	1000	1000	1000	1100	1100	1150	1150	1250	1250	1250
	Высота	C	1630	1710	1710	1710	1875	1930	1930	2320	2320	2320
Присоединительные размеры испарителя, (мм)	Вход		1”	1 ¼”	1 ¼”	1 ½”	1 ½”	2”	2”	2 ½”	2 ½”	3”
	Выход		1”	1 ¼”	1 ¼”	1 ½”	1 ½”	2”	2”	2 ½”	2 ½”	3”
Тип присоединения на испарителе			Резьбовое

⁽¹⁾ - Т выхода воды 15°C, окр.воздуха 25°C
⁽²⁾ - Т выхода воды 15°C, окр.воздуха 33°C
⁽³⁾ - значения, измеренные на расстоянии 10 м от установки.

Технические характеристики

<

Модель			TT-COLD/ PC 20	TT-COLD/ PC 30	TT-COLD/ PC 37	TT-COLD/ PC 44	TT-COLD/ PC 52	TT-COLD/ PC 73	TT-COLD/ PC 90	TT-COLD/ PC 111	TT-COLD/ PC 134	TT-COLD/ PC 163
Номинальная производительность, кВт		-1	20,7	34,8	40,5	48,4	59,9	77,9	100,8	131,7	142	161,2
		-2	18,8	31,8	37	44,2	54,4	71,3	91,1	119,6	128,4	145,8
Тип компрессора			Спиральный
Номинальная потребляемая мощность э/д компрессора, кВт		-1	3,38	5,81	6,81	7,91	10,2	13,66	16,49	21,8	23,2	26,3
		-2	4,17	6,82	8,01	9,35	11,9	15,74	19,63	25,9	27,6	31,3
Количество вентиляторов			1	2	2	2	2	3	3	2	2	2
Диаметр вентилятора, мм			500	500	500	630	630	500	630	800	800	800
Мощность э/д вентилятора, кВт			0,4	0,4	0,4	0,78	0,78	0,4	0,78	1,8	1,8	1,8
Количество насосов			1	1	1	1	1	1	1	1	1	1
Мощность э/д насоса, кВт			1,1	1,5	1,5	1,5	2,2	3	3	5,5	5,5	5,5
Характеристики насоса (1)	Расход, л/ч		3560	5986	6966	8325	10303	1399	17338	22652	24424	27726
	Напор, м.вод.ст.		32	34,5	35	28,5	30	35,5	34	36	34	32
Объем емкости, л			110	150	150	175	210	215	215	285	285	285
Затраты хладагента, кг			5	7	9	10	14	15	18	22	23	28
Уровень шума, дБ (3)			55	55	55	55	55	57	58	60	60	60
Рабочий вес, кг			475	580	595	660	805	890	995	1290	1325	1380
Размеры, (мм)	Длина	A	1310	1720	1720	1720	1720	2170	2170	2370	2370	2370
	Ширина	B	1000	1000	1000	1100	1100	1150	1150	1250	1250	1250
	Высота	C	1630	1710	1710	1710	1875	1930	1930	2320	2320	2320
Присоединительные размеры испарителя, (мм)	Вход		1”	1 ¼”	1 ¼”	1 ½”	1 ½”	2”	2”	2 ½”	2 ½”	3”
	Выход		1”	1 ¼”	1 ¼”	1 ½”	1 ½”	2”	2”	2 ½”	2 ½”	3”
Тип присоединения на испарителе			Резьбовое

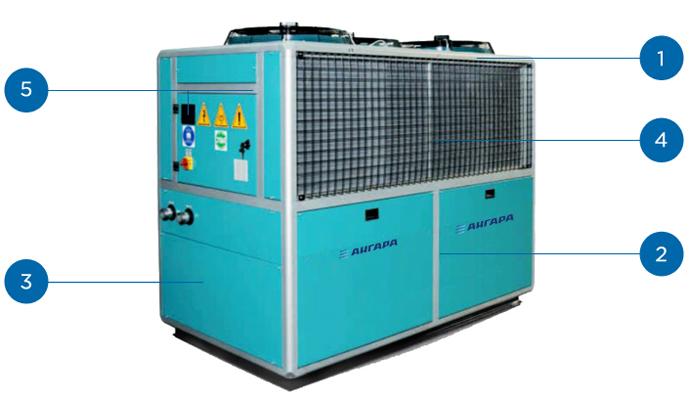

Конструкция и элементы чиллера

Компактный дизайн.
Встроенный гидромодуль
Разборный кожухотрубный испаритель.
Увеличенный конденсатор с защитной решеткой.
Микропроцессорное управление.
Для круглогодичной эксплуатации на улице (под заказ).

Инструкция по эксплуатации

Водоохлаждающие установки «Ангара» серии TT cold разработаны для установки на улице и обеспечивают охлаждение воды в соответствии с холодопроизводительностью. Чиллеры серии TT cold производятся согласно стандартам качества ISO 9001:2008. Установки поставляются в полностью готовом к инсталляции виде. На заводе производится подключение всех частей установки, производится заправка масла и холодильного агента, проводятся необходимые тесты. Все части оборудования соответствуют существующим директивам ЕС по безопасности и экологичности:

Machinary Directive (MD): 98/37/EC: ТР/ТС 010/2011
Low Voltage Directive (LVD): 73/23/EEC: ТР/ТС 004/2011
Electromagnetic Compatibility Directive (EMC): 89/336/EEC: ТР/ТС 020/2011
Pressure Equipment Directive (PED): 97/23/EC: ТР/ТС 032/2013

TT cold варьируется от 30 кВт до 168,8 кВт.

Корпус: Корпус установки изготовлен из листовой стали необходимой толщины. Специально спроектированная конструкция корпуса позволяет легко перемещать установку. Рама изготавливается из оцинкованной стали необходимой толщины. Все металлические части корпуса покрашены водостойкой краской.

Компрессор: Спиральный, герметичный или полугерметичный поршневой.

Конденсатор: Воздушный конденсатор изготовлен из медных труб с алюминиевым оребрением. Осевые вентиляторы с прямым приводом обеспечивают высокую производительность и низкий уровень шума. По запросу возможна установка водяного конденсатора.

Испаритель: Кожухотрубный испаритель с непосредственным кипением изготовлен из специальных медных трубок, вальцованных в стальные трубные решетки. Такая конструкция позволяет обслуживать и промывать съемный блок труб. Испарители изготавливаются согласно стандартам EN 14276-1 и EN 134445, спроектированы для охлаждения воды и растворов гликолей. Наружная поверхность испарителя и всасывающая линия изолированы специальными материалами имеющими необходимую толщину.

Вентиляторы: Высокоэффективные осевые вентиляторы с прямым приводом, обеспечивают эффективную конденсацию паров холодильного агента.

Электрическая панель управления: оборудована необходимым количеством контакторов, предохранителей и выключателей. Электрическая панель подключена согласно стандарту EN 60204-1. Питание 3ф/400В/50Гц. Для управления работой установок используется электронная система управления. На цифровой панели выводятся все необходимые данные: температура входящей и выходящей воды, давление хладагента во всасывающей и нагнетательной линиях, перегрев, рабочее время компрессора, все ошибки выдаваемые системой, история всех сбоев. Кроме того микропроцессор автоматически регулирует работу каждого компрессора, обеспечивая эффективную работу установки.

Гидромодуль: Устанавливается для перекачки охлажденной воды потребителю. Насос гидромодуля подбирается в зависимости от потерь давления в трубопроводе.
Резервуар для охлажденной воды. Встроенный в установку резервуар прямоугольной формы, имеет необходимый объем и покрыт теплоизоляционным материалом.

Компоненты холодильного контура. Для автоматической работы установки применяются ТРВ, фильтр осушитель, смотровое стекло, соленоидный вентиль, обратные клапана, реле давления, реле протока.
