ХАРАКТЕРИСТИКИ
Страна-производитель
Китай
Гарантия
12 месяцев
Диаметр над станиной, мм
670
Диаметр над суппортом,мм
400
Расстояние между центрами
540
Максимальный диаметр обработки, Ø, мм
420
Максимальная длина обработки, мм
500
Максимальное отверстие шпинделя, Ø, мм
79
Тип металлообрабатывающего станка
Токарно-фрезерный станок на наклонной станине
Перемещение по оси X, мм
260
ВИДЕО

ТС 52D в работе

Демонстрация обработки шестигранника на детали в полярной системе координат в интерполяции осей X и С. А также сверления отверстий на заданном диаметре с поворотом оси С на 60 градусов.

ОПИСАНИЕ

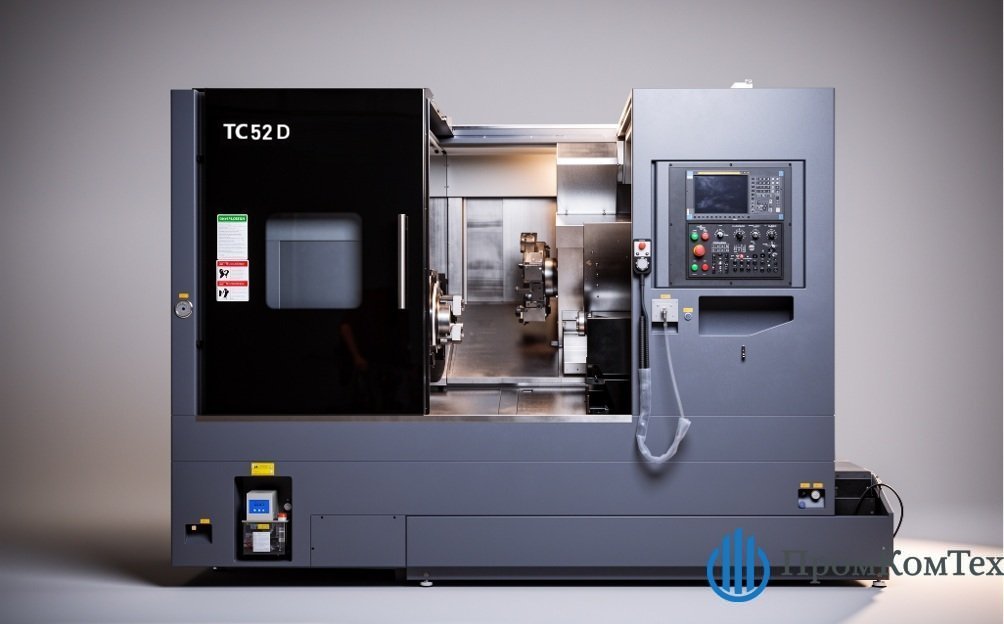

Токарно-фрезерный обрабатывающий центр TC 52D-500 с ЧПУ Fanuc oi TF3 на наклонной станине

Центр обладает повышенной жесткостью и стабильностью. Позволяет за один установ детали производить токарную и фрезерную обработку вдоль оси вращения. Предназначен для точного и массового производства в таких сферах, как:

  • общее машиностроение;
  • автомобилестроение (точные компоненты и пр);.
  • производство комплектующих (массовое и мелкосерийное);
  • обработка валов, фланцев, деталей сложных форм;

Конструктивные особенности

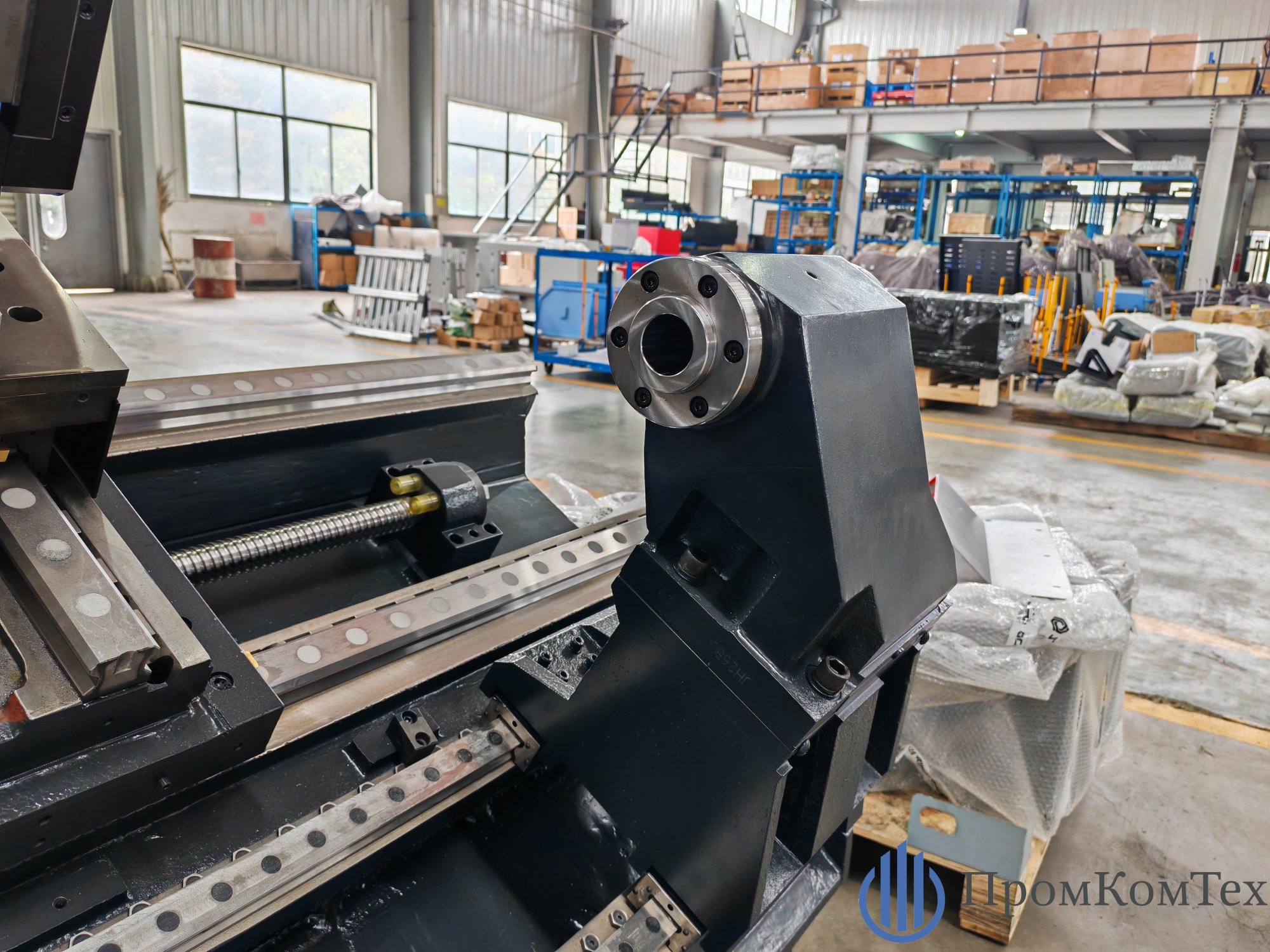

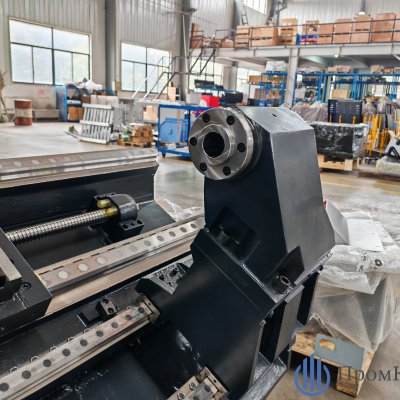

  • ✓Жесткая станина с углом наклона 30° с низким центром тяжести
  • ✓Роликовые направляющие 45 мм
  • ✓Высокоточный и надежный шпиндель, прошедший тест геометрии, балансировку и испытания на отказ по стандартам ГОСТ/ ISO
  • ✓Прецизионные шпиндельные подшипники класса точности P4

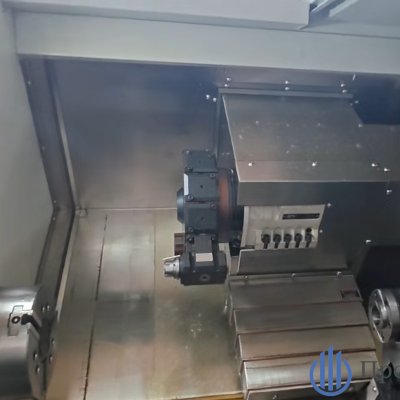

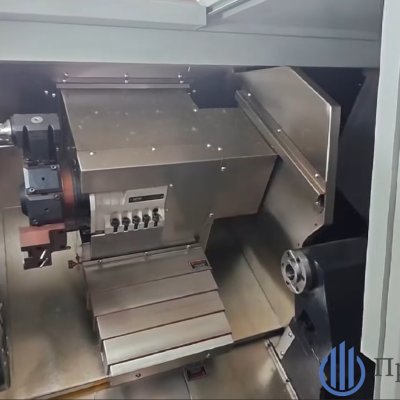

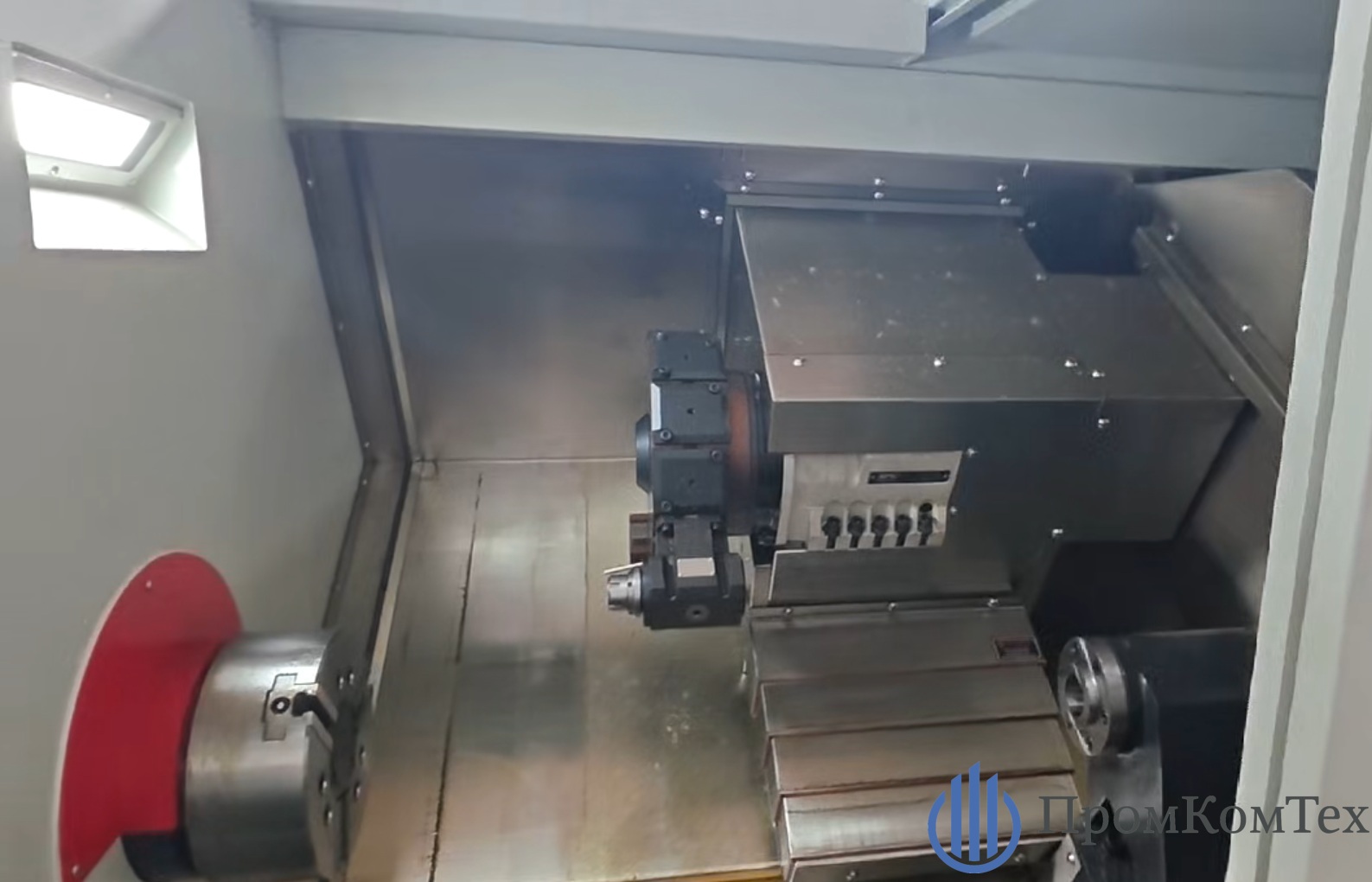

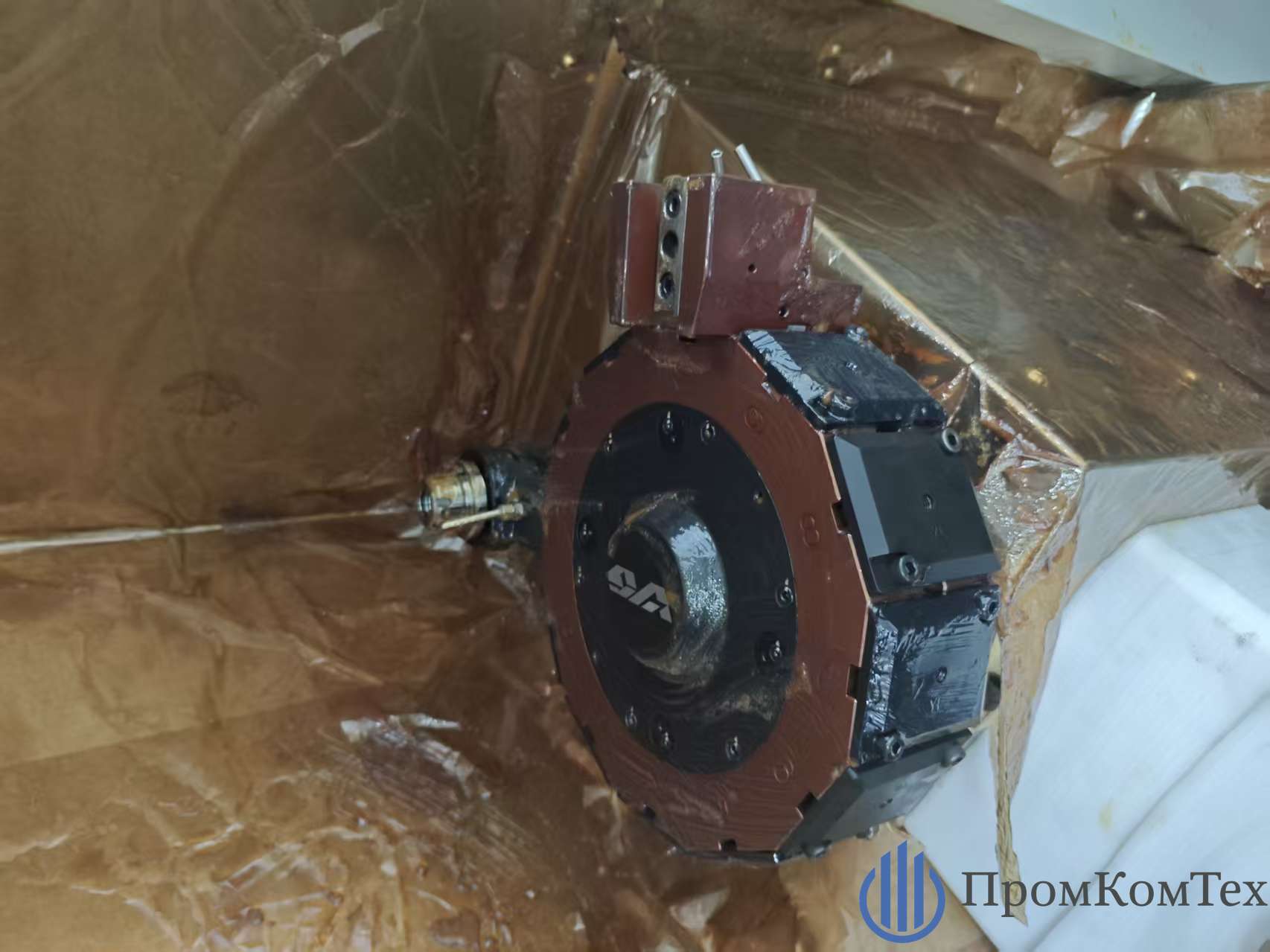

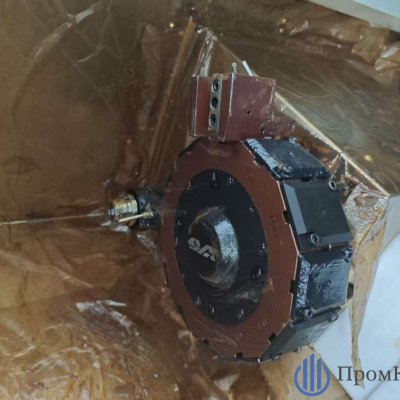

  • ✓Револьверная головка на 12 позиций с сервоуправлением
  • ✓Система ЧПУ Fanuc oi TF3
КОМПЛЕКТАЦИЯ И ОПЦИИ

Стандартная комплектация

  • ✓Система ЧПУ Fanuc oi TF3
  • ✓12-и позиционная револьверная головка BMT55
  • ✓Токарный шпиндель A2-6, диаметр отверстия шпинделя 79 мм (Тайвань)
  • ✓Двигатель шпинделя 11-15 KW
  • ✓Гидравлический патрон, размер 8 Дюйм (210mm) (Тайвань)

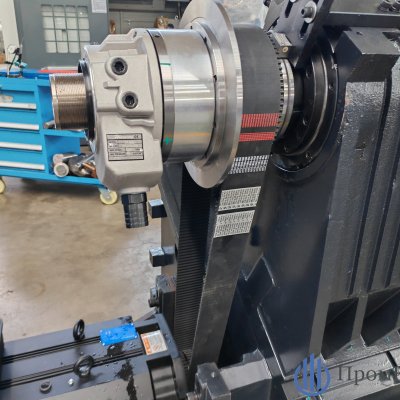

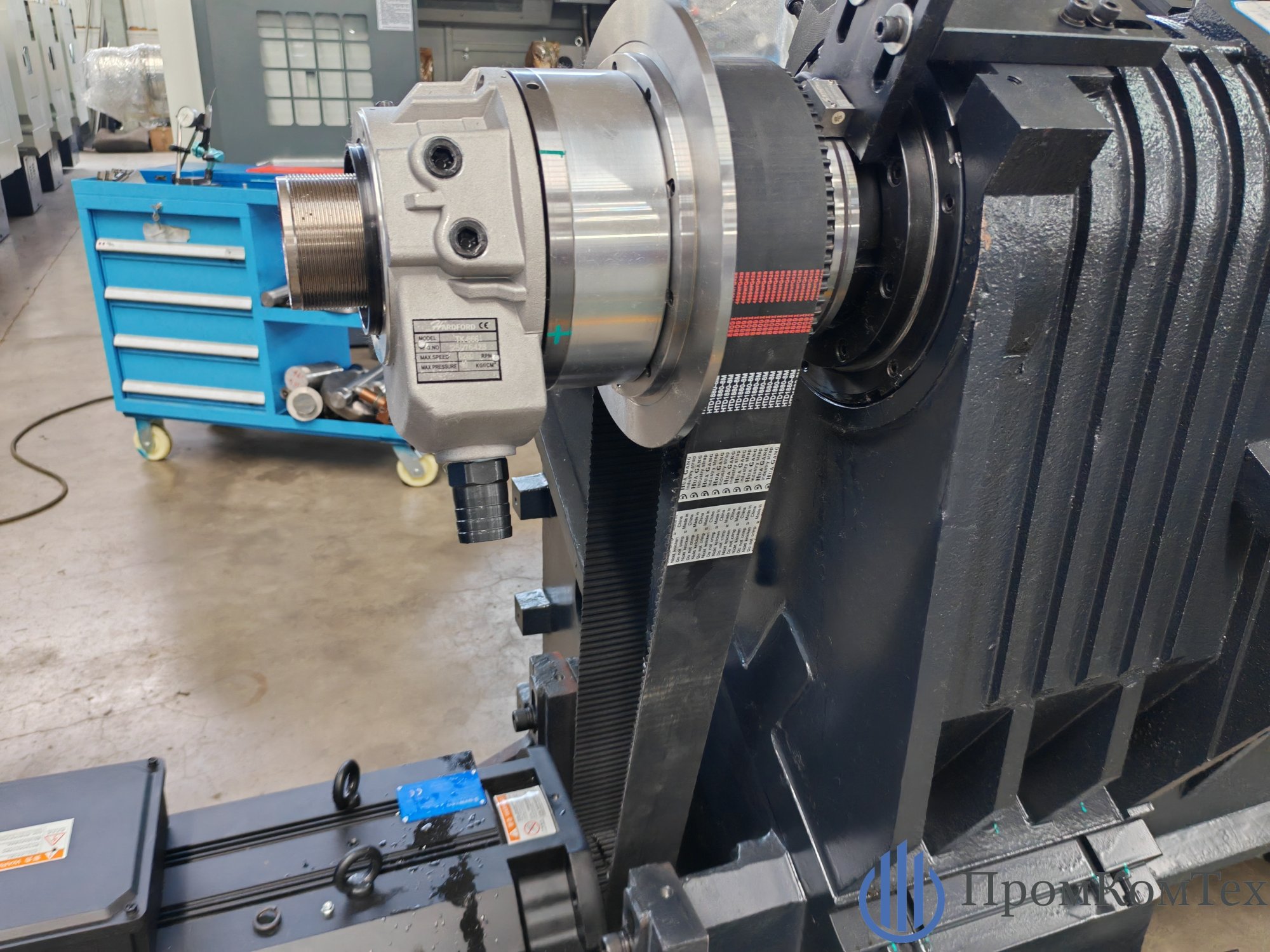

  • ✓Гидравлический ротационный цилиндр зажима патрона
  • ✓Гидравлическая задняя бабка
  • ✓Теплообменник электрического шкафа
  • ✓Система подачи СОЖ с насосом
  • ✓Централизованная автоматическая система смазки
  • ✓Гидравлическая станция и гидроаппаратура
  • ✓Обдувочный пистолет
  • ✓Пистолет СОЖ с отдельной помпой
  • ✓Сигнальная трехцветная лампа
  • ✓Лампа освещение рабочей зоны
  • ✓Дверной замок

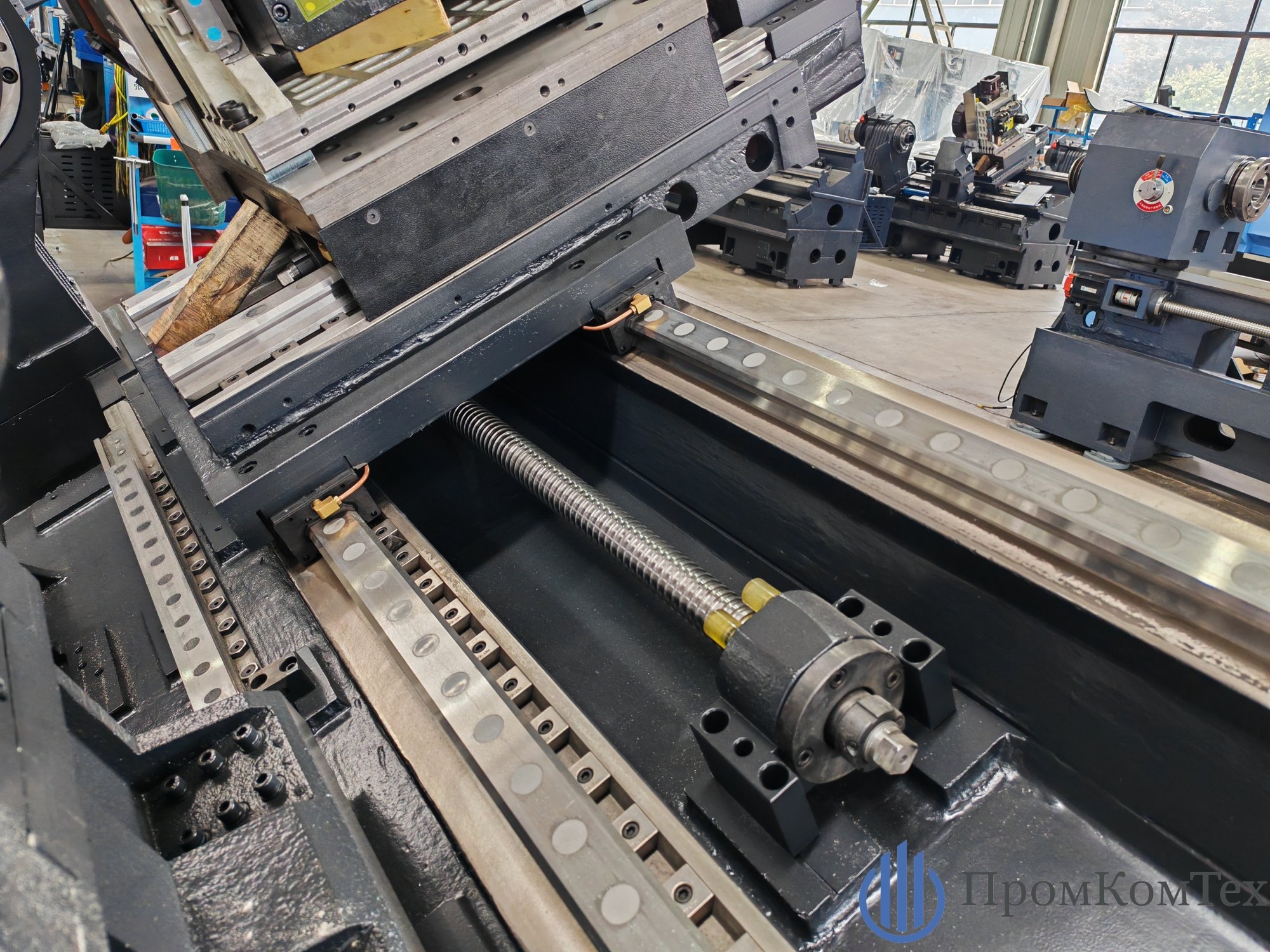

  • ✓Линейные направляющие осей X/Z (THK/HIWIN/PMI)
  • ✓Герметичная защита рабочей зоны
  • ✓Педали управления зажимом шпинделя и перемещением задней бабки

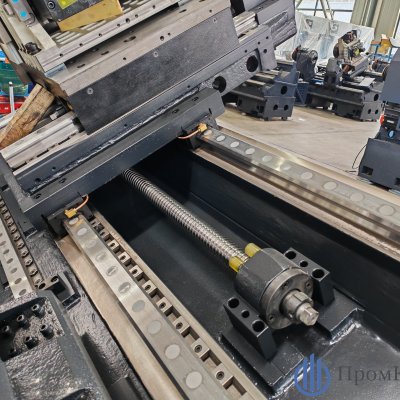

  • ✓ШВП осей X/Z (THK/HIWIN/PMI)
  • ✓Электронный выносной маховичок управления осями MPG
  • ✓Высокоточный магнитный энкодер с кольцом
  • ✓Конвейер стружки ленточного типа с тележкой для приема стружки
  • ✓Электрический шкаф
  • ✓Бак СОЖ
  • ✓Гидравлический тормоз оси С

Запасные части и комплектующие

№ Наименование Количество, шт
1 Комплект опор для установки станка 1
2 Вращающийся центр в заднюю бабку MT5 1
3 Инструментальный ящик 1
4 Гидравлический ключ для демонтажа патрона 1
5 Плита для выставления станка по уровню 1
6 Блоки BMT 55 для расточного/осевого инструмента 2
7 Блоки BMT 55 для наружного точения 2
8 Блоки BMT 55 для торцевого точения 2
9 Блоки BMT 55 приводные угловые (90°) 1
10 Блоки BMT 55 приводные прямые (0°) 1
11 Комплект технической документации на станок, систему ЧПУ и принадлежности на бумажном и цифровом носителе 1
12 Комплект сырых кулачков (прямых) 1
13 Комплект сырых кулачков (обратных) 1
14 Комплект каленных кулачков 1

Доступные опции

  • ✓Уловитель масляного тумана
  • ✓Оптические линейки для осей X/Z
  • ✓Датчик привязки инструмента Renishaw HPMA
  • ✓Маслоотделитель
  • ✓Барфидер (Податчик прутка, диаметр 65 мм, длина 1500 мм)
  • ✓Улавливатель деталей
  • ✓Гидравлический самоцентрирующийся люнет 10-100 мм
  • ✓Гидравлический самоцентрирующийся люнет 20-160 мм
  • ✓Токарный шпиндель A2-8, диаметр отверстия шпинделя 86 мм
  • ✓Кондиционер электрического шкафа
