новинка

Под заказ

Характеристики

Рейтинг:

Ваша цена на сегодня!

7 154 100 ₽

Нашли дешевле?

Укажите количество

−+

Задать вопрос по товару

Все цены включают НДС 22% и действительны на день оформления заказа.
Обратите внимание: для оплаты СБП или банковской картой необходимо оформить заказ,
положив Товар в корзину! Минимальная сумма заказа - 2000 рублей

К списку товаров

Монтаж, ПНР, программирование

Сервис 24/7

Прямые поставки

Гарантия от года

ХАРАКТЕРИСТИКИ

Страна-производитель

Китай

Гарантия

12 месяцев

Диаметр над станиной, мм

670

Диаметр над суппортом,мм

400

Расстояние между центрами

790

Максимальный диаметр обработки, Ø, мм

420

Максимальная длина обработки, мм

750

Максимальное отверстие шпинделя, Ø, мм

Тип металлообрабатывающего станка

Токарно-фрезерный станок на наклонной станине

Перемещение по оси X, мм

260

Показать все

Габаритный чертеж револьверной головки BMT55

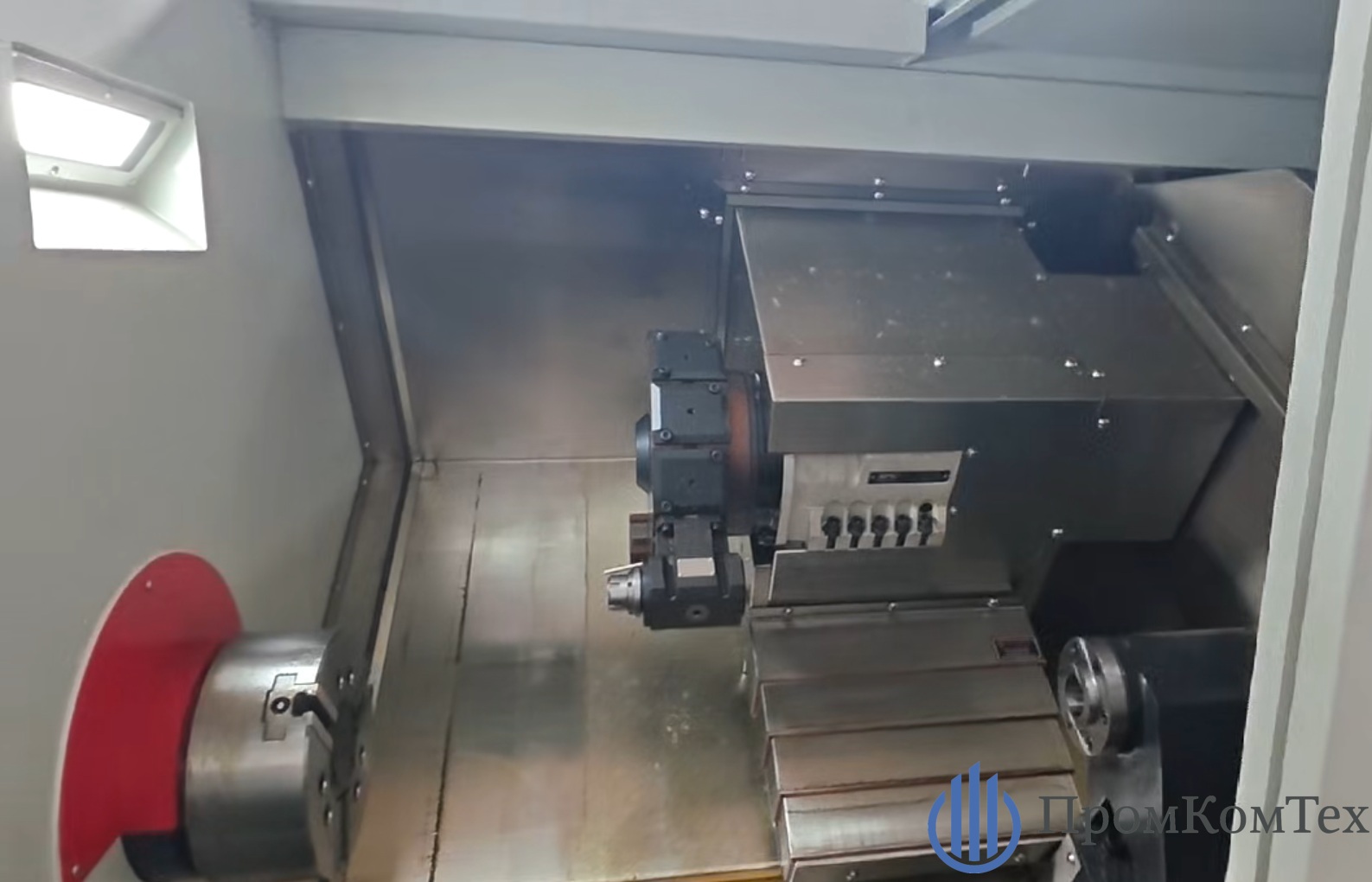

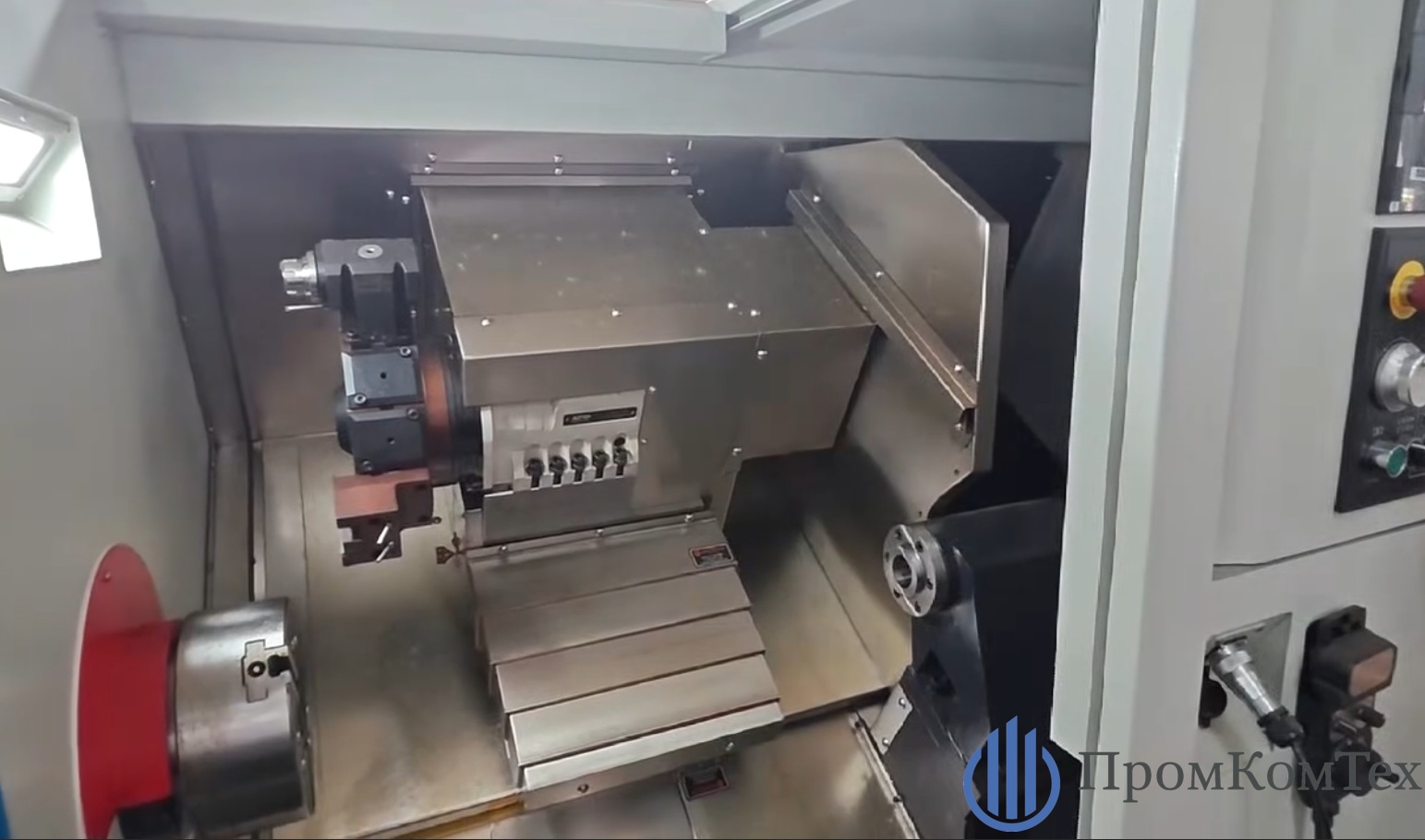

ФОТО

ВИДЕО

ТС 52D в работе

Демонстрация обработки шестигранника на детали в полярной системе координат в интерполяции осей X и С. А также сверления отверстий на заданном диаметре с поворотом оси С на 60 градусов.

ОПИСАНИЕ

Токарно-фрезерный обрабатывающий центр TC 52D-750 с ЧПУ Siemens 828D на наклонной станине

Центр обладает повышенной жесткостью и стабильностью. Позволяет за один установ детали производить токарную и фрезерную обработку вдоль оси вращения. Предназначен для точного и массового производства в таких сферах, как:

общее машиностроение;
автомобилестроение (точные компоненты и пр);.
производство комплектующих (массовое и мелкосерийное);
обработка валов, фланцев, деталей сложных форм;

Конструктивные особенности

✓Жесткая станина с углом наклона 30° с низким центром тяжести
✓Роликовые направляющие 45 мм
✓Высокоточный и надежный шпиндель, прошедший тест геометрии, балансировку и испытания на отказ по стандартам ГОСТ/ ISO
✓Прецизионные шпиндельные подшипники класса точности P4
✓Револьверная головка на 12 позиций с сервоуправлением
✓Система ЧПУ Siemens 828D

КОМПЛЕКТАЦИЯ И ОПЦИИ

Стандартная комплектация

✓Система ЧПУ Siemens 828D
✓12-и позиционная револьверная головка BMT55
✓Токарный шпиндель A2-6, диаметр отверстия шпинделя 79 мм (Тайвань)
✓Двигатель шпинделя 11-15 KW
✓Гидравлический патрон, размер 8 Дюйм (210mm) (Тайвань)
✓Гидравлический ротационный цилиндр зажима патрона
✓Гидравлическая задняя бабка
✓Теплообменник электрического шкафа
✓Система подачи СОЖ с насосом
✓Централизованная автоматическая система смазки
✓Гидравлическая станция и гидроаппаратура
✓Обдувочный пистолет
✓Пистолет СОЖ с отдельной помпой
✓Сигнальная трехцветная лампа
✓Лампа освещение рабочей зоны
✓Дверной замок
✓Линейные направляющие осей X/Z (THK/HIWIN/PMI)
✓Герметичная защита рабочей зоны
✓Педали управления зажимом шпинделя и перемещением задней бабки
✓ШВП осей X/Z (THK/HIWIN/PMI)
✓Электронный выносной маховичок управления осями MPG
✓Высокоточный магнитный энкодер с кольцом
✓Конвейер стружки ленточного типа с тележкой для приема стружки
✓Электрический шкаф
✓Бак СОЖ
✓Гидравлический тормоз оси С

Запасные части и комплектующие

№	Наименование	Количество, шт
1	Комплект опор для установки станка	1
2	Вращающийся центр в заднюю бабку MT5	1
3	Инструментальный ящик	1
4	Гидравлический ключ для демонтажа патрона	1
5	Плита для выставления станка по уровню	1
6	Блоки BMT 55 для расточного/осевого инструмента	2
7	Блоки BMT 55 для наружного точения	2
8	Блоки BMT 55 для торцевого точения	2
9	Блоки BMT 55 приводные угловые (90°)	1
10	Блоки BMT 55 приводные прямые (0°)	1
11	Комплект технической документации на станок, систему ЧПУ и принадлежности на бумажном и цифровом носителе	1
12	Комплект сырых кулачков (прямых)	1
13	Комплект сырых кулачков (обратных)	1
14	Комплект каленных кулачков	1
