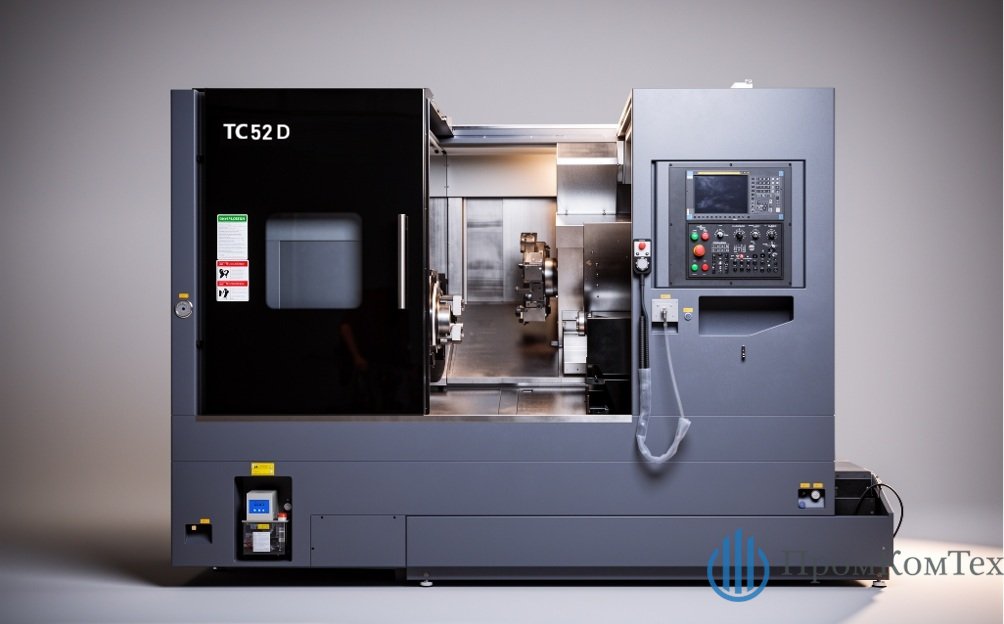

Токарно-фрезерный обрабатывающий центр TC 52D с ЧПУ на наклонной станине
Центр обладает повышенной жесткостью и стабильностью. Позволяет за один установ детали производить токарную и фрезерную обработку вдоль оси вращения. Предназначен для точного и массового производства в таких сферах, как:
- общее машиностроение;
- автомобилестроение (точные компоненты и пр);.
- производство комплектующих (массовое и мелкосерийное);
- обработка валов, фланцев, деталей сложных форм;
Конструктивные особенности

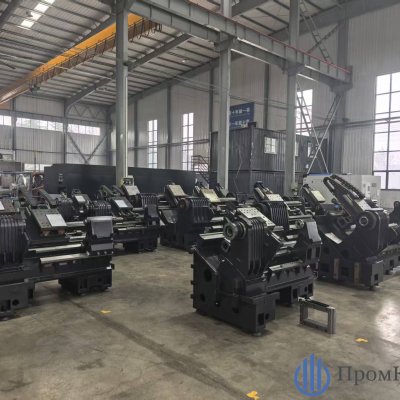

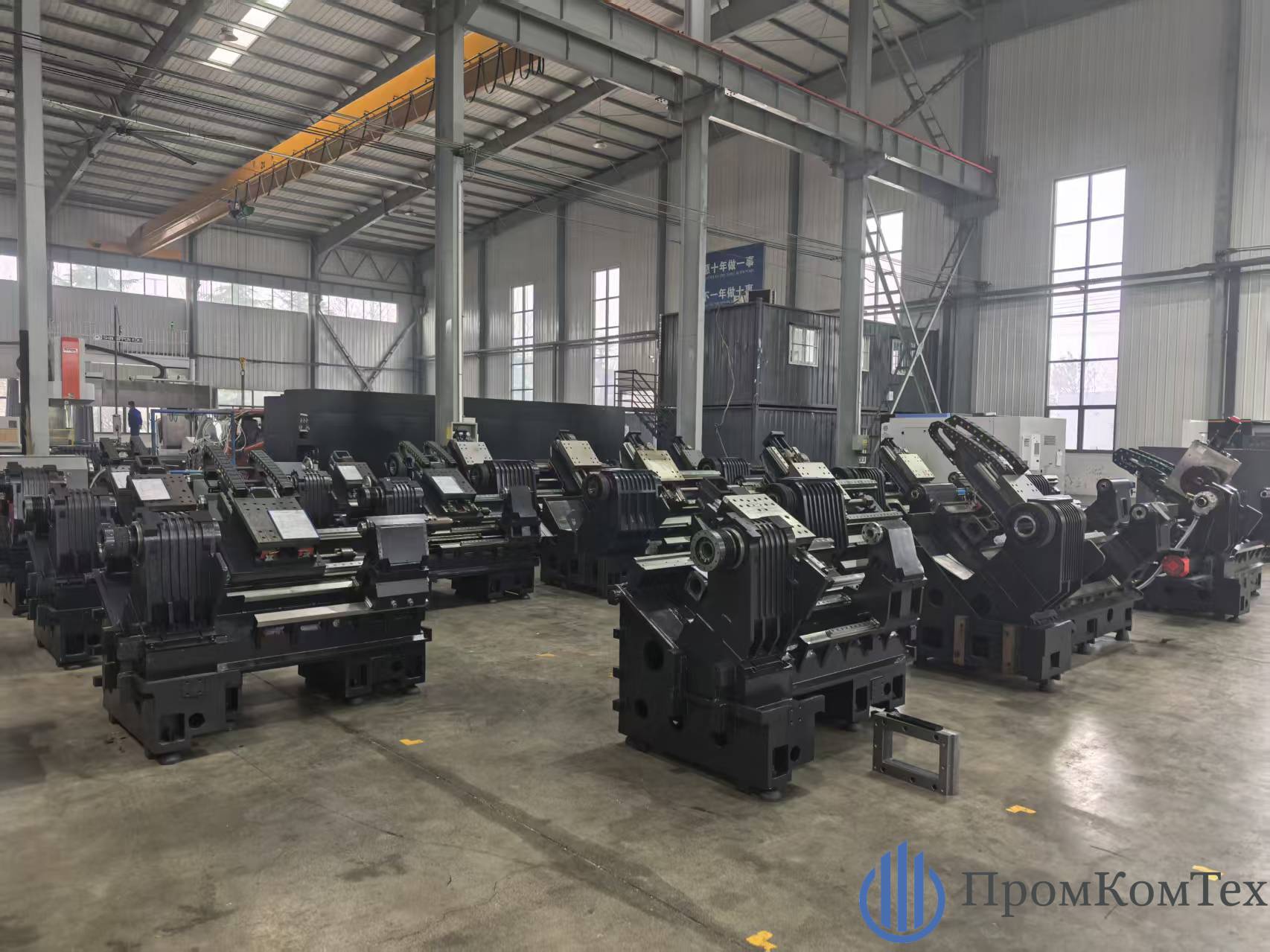

- Жесткая станина с углом наклона 30° с низким центром тяжести
- Роликовые направляющие 45 мм

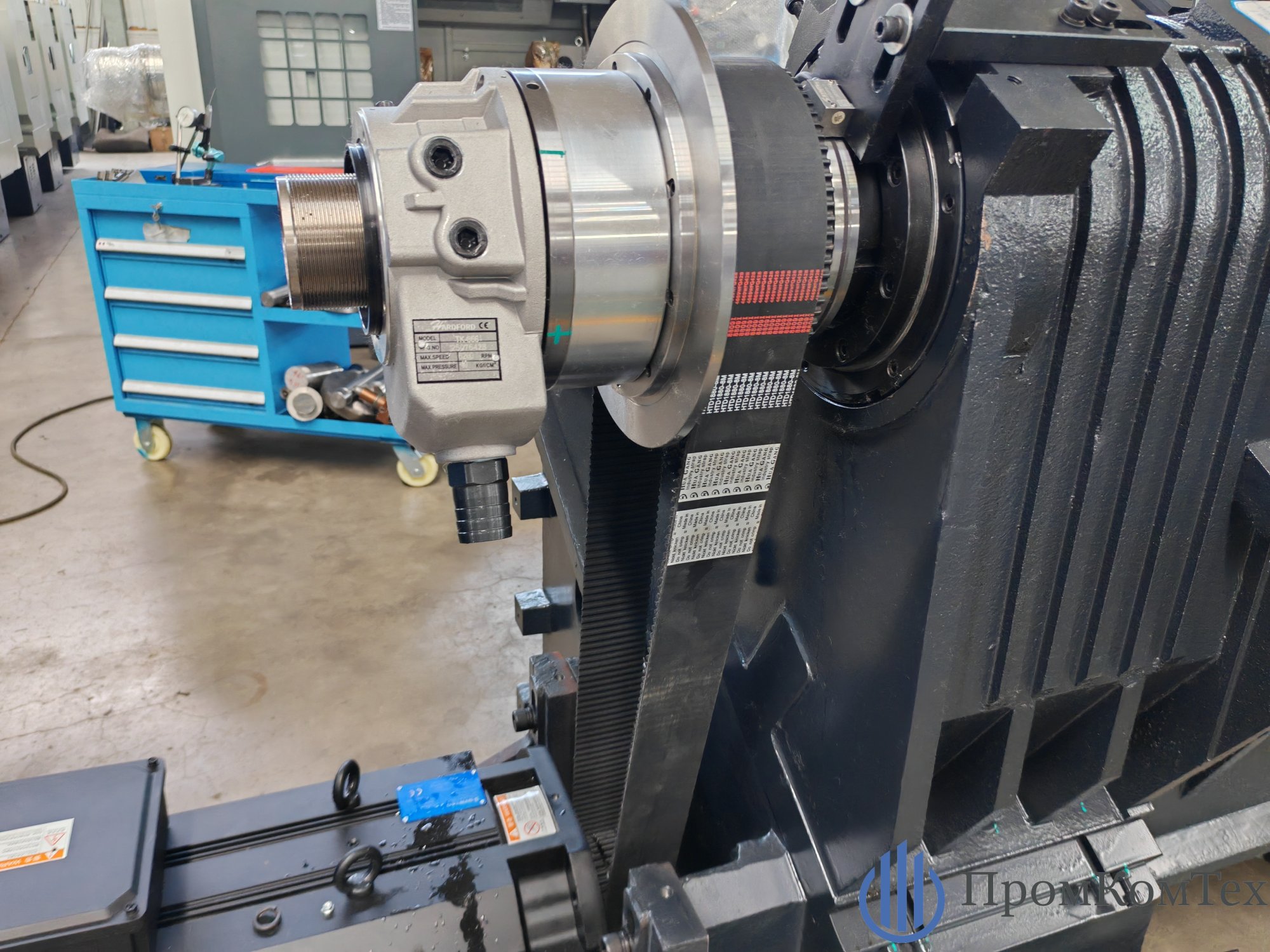

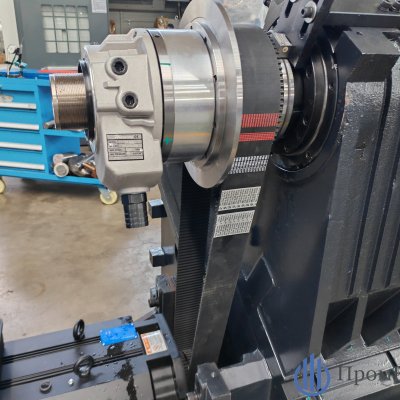

- Высокоточный и надежный шпиндель, прошедший тест геометрии, балансировку и испытания на отказ по стандартам ГОСТ/ ISO
- Прецизионные шпиндельные подшипники класса точности P4

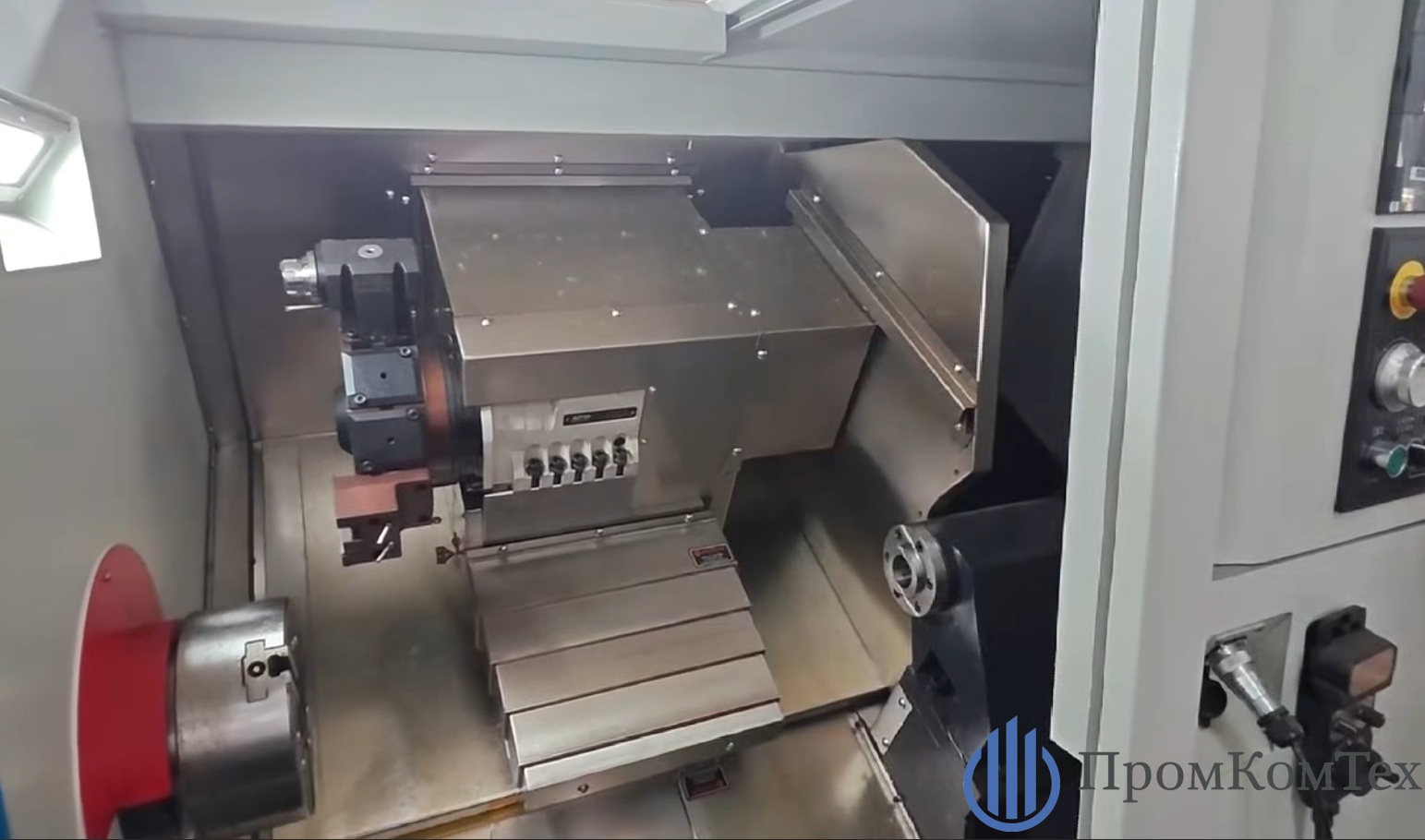

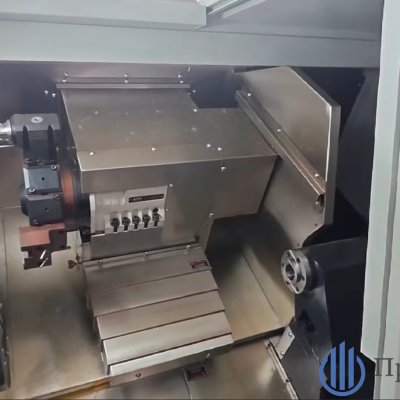

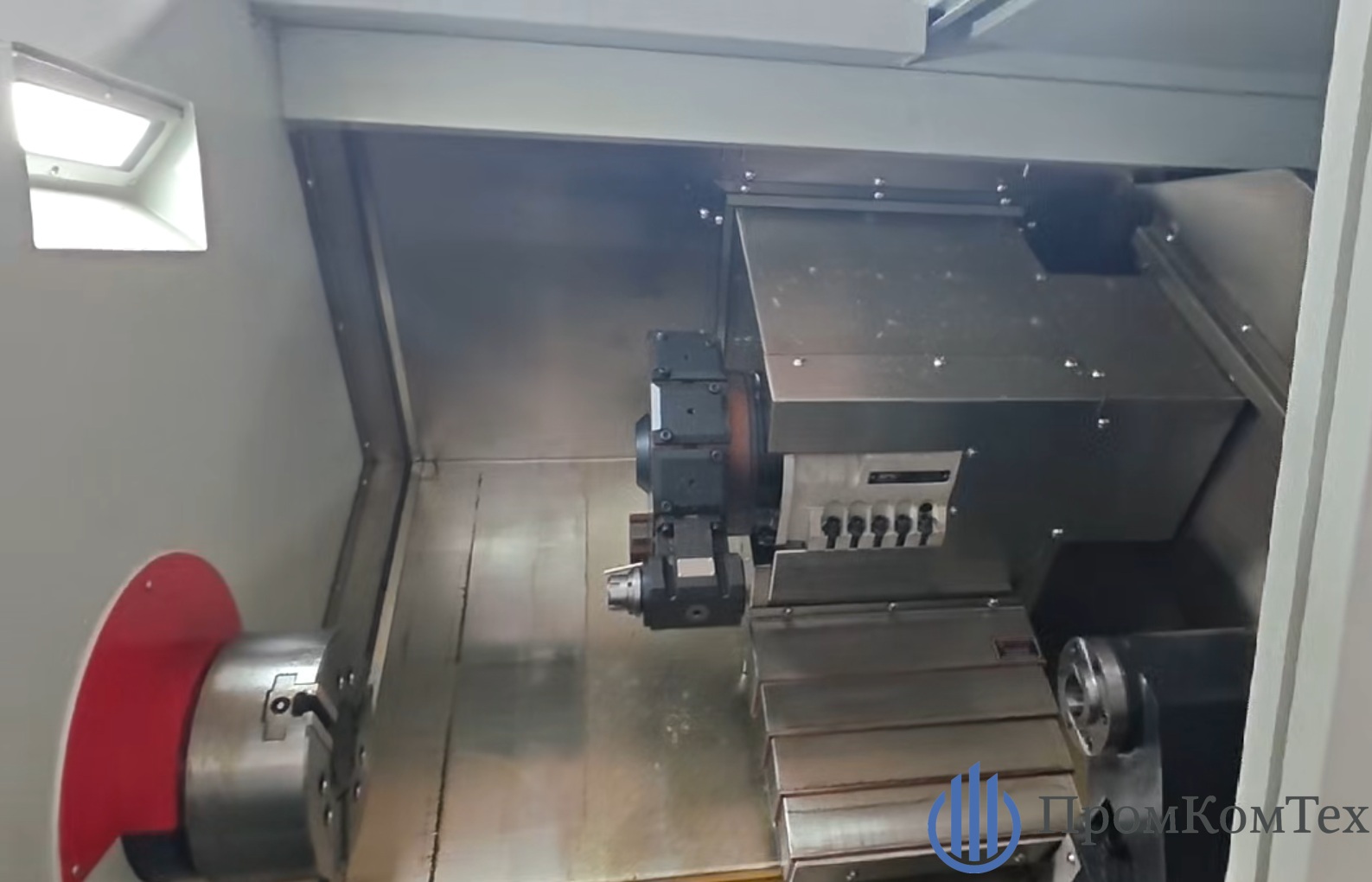

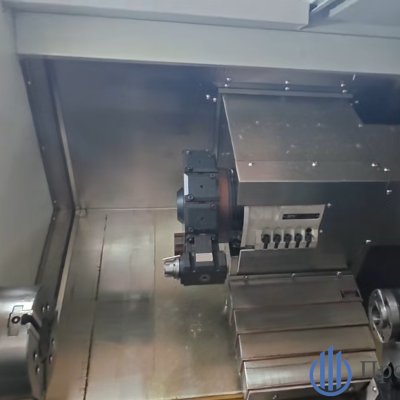

- Револьверная головка на 12 позиций с сервоуправлением
- Системы ЧПУ: Fanuc, Siemens 828D, Syntec22TB. По запросу: GSK988TA, KND 2000 TFi
Основные технические характеристики

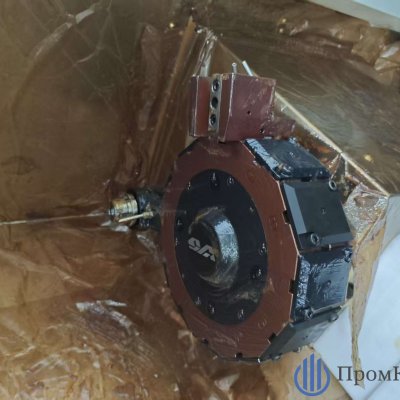

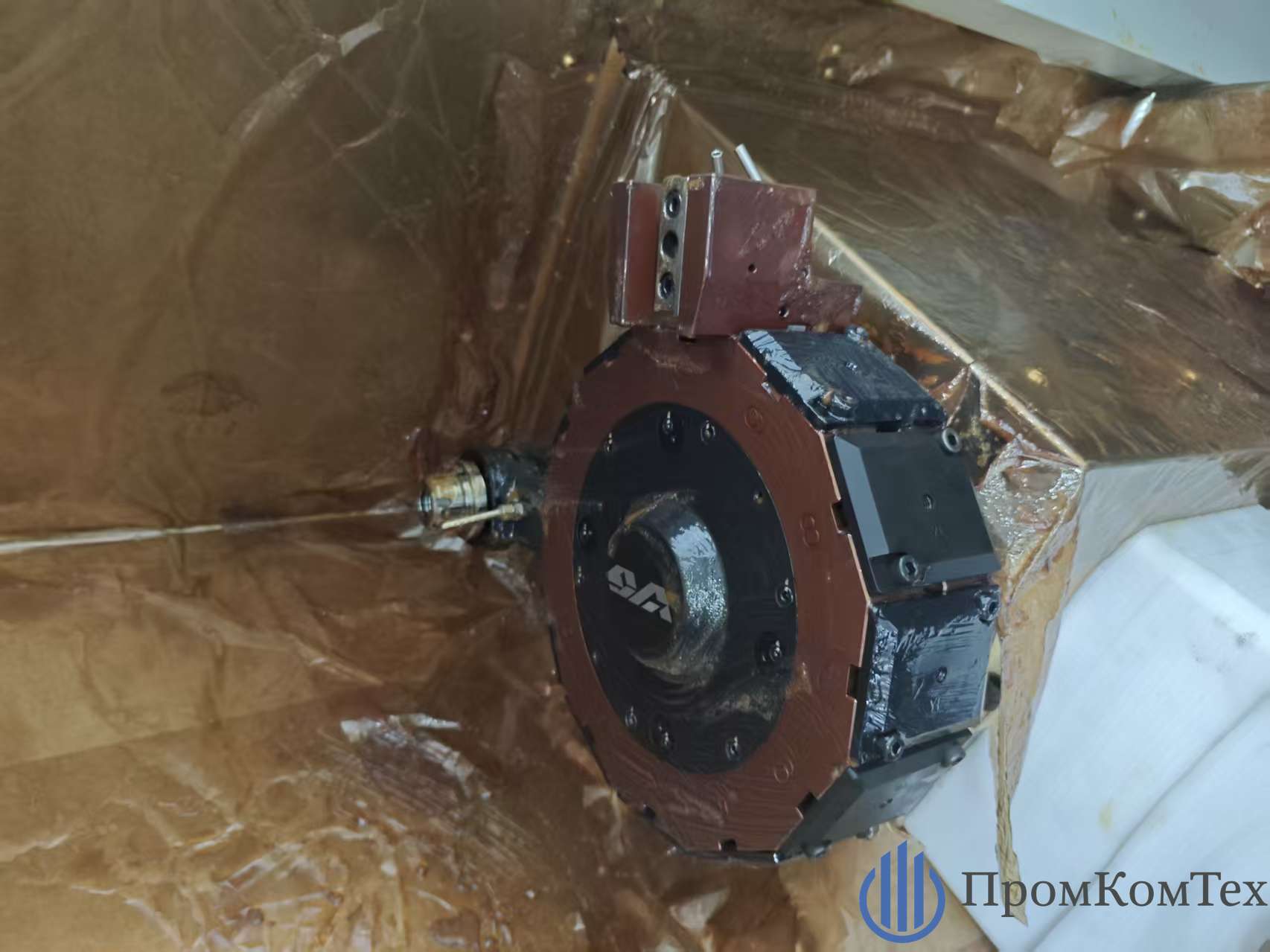

Револьверная головка
| Параметр | Значение |
|---|---|
| Тип | BMT55 (опция: силовая с осью Y) |
| Количество позиций | 12 |
| Размер держателя инструмента | 25 мм |
| Тип цангового инструмента | ER 32 |
| Max диаметр расточного инструмента | 40 мм |

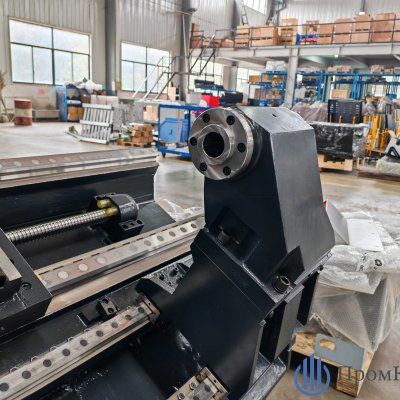

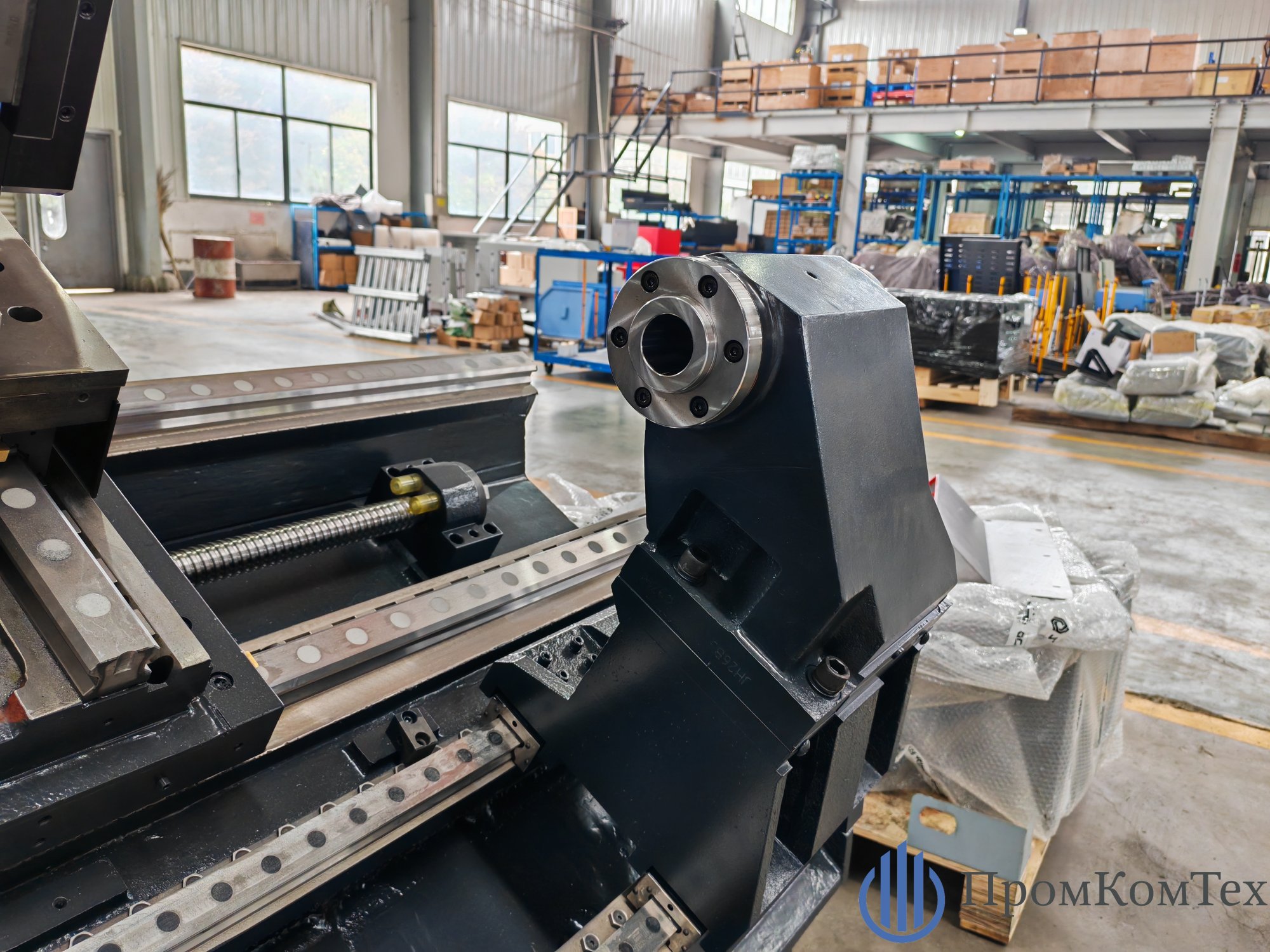

Задняя бабка
| Параметр | Значение |
|---|---|
| Тип перемещения | Гидравлический |
| Конус пиноли | MT5 |
| Ход задней бабки | 440 / 690 / 940 мм |
| Направляющие | Роликовые / коробчатые |
| Привод | Гидроцилиндровый |

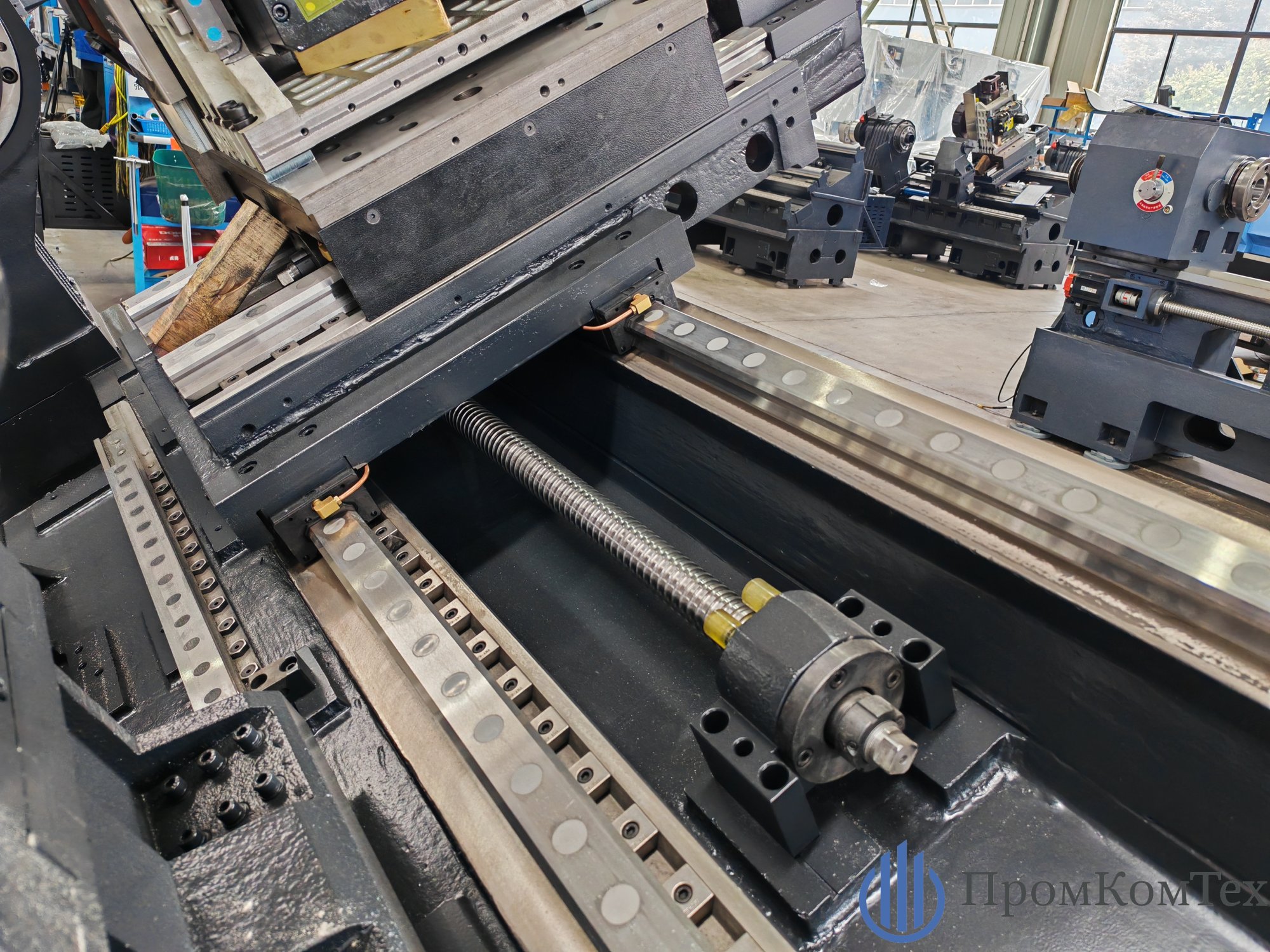

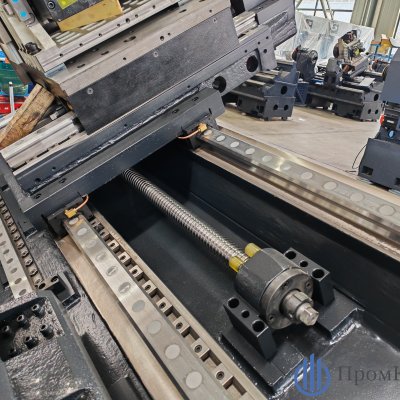

Оси и направляющие
| Параметр | Значение | Примечание |
|---|---|---|
| Ось X — ход | 260 мм | - |
| Ось Z — ход | 550 / 800 / 1050 мм | - |
| Перемещение по оси C | 360 градусов | - |
| Ускоренные перемещения по осям X/Z (мм/мин) | 24 000 | - |
| Точность позиционирования по осям X/Z (мм) | 0.006 | - |
| Точность повторяемости по осям X/Z (мм) | 0.004 | - |
Запасные части и комплектующие
| № | Наименование | Количество, шт |
|---|---|---|
| 1 | Комплект опор для установки станка | 1 |
| 2 | Вращающийся центр в заднюю бабку MT5 | 1 |
| 3 | Инструментальный ящик | 1 |
| 4 | Гидравлический ключ для демонтажа патрона | 1 |
| 5 | Плита для выставления станка по уровню | 1 |
| 6 | Блоки BMT 55 для расточного/осевого инструмента | 2 |
| 7 | Блоки BMT 55 для наружного точения | 2 |
| 8 | Блоки BMT 55 для торцевого точения | 2 |
| 9 | Блоки BMT 55 приводные угловые (90°) | 1 |
| 10 | Блоки BMT 55 приводные прямые (0°) | 1 |
| 11 | Комплект технической документации на станок, систему ЧПУ и принадлежности на бумажном и цифровом носителе | 1 |
| 12 | Комплект сырых кулачков (прямых) | 1 |
| 13 | Комплект сырых кулачков (обратных) | 1 |
| 14 | Комплект каленных кулачков | 1 |
Габаритные размеры
| Параметр | TC52-500 | TC52-750 | TC52-1000 |
|---|---|---|---|
| Длина (A) | 3660 мм | 4320 мм | 5215 мм |
| Ширина (C) | 1950 мм | 1950 мм | 2444 мм |
| Высота (D) | 1920 мм | 2061 мм | 2190 мм |
| Вес, кг | 3900 | 4300 | 5000 |
Системы ЧПУ
FANUC
iHMI сенсорная панель, QWERTY-клавиатура, 2 МБ памяти. Программирование Manual Guide, USB/PCMCIA, Ethernet. DNC, Dual-display, OPCUA (удаленная диагностика).
Siemens 828D
15.4″ сенсорный LCD, QWERTY. ShopTurn, балансировка, 3D симуляция, циклы измерений. RCS Host — удаленная диагностика и управление.
Syntec
Современный интерфейс, программирование диалогового типа. Полный функционал токарной и фрезерной обработки.
GSK988TA
Экономичное решение с полным функционалом токарной обработки. Оптимально для стандартных задач.
