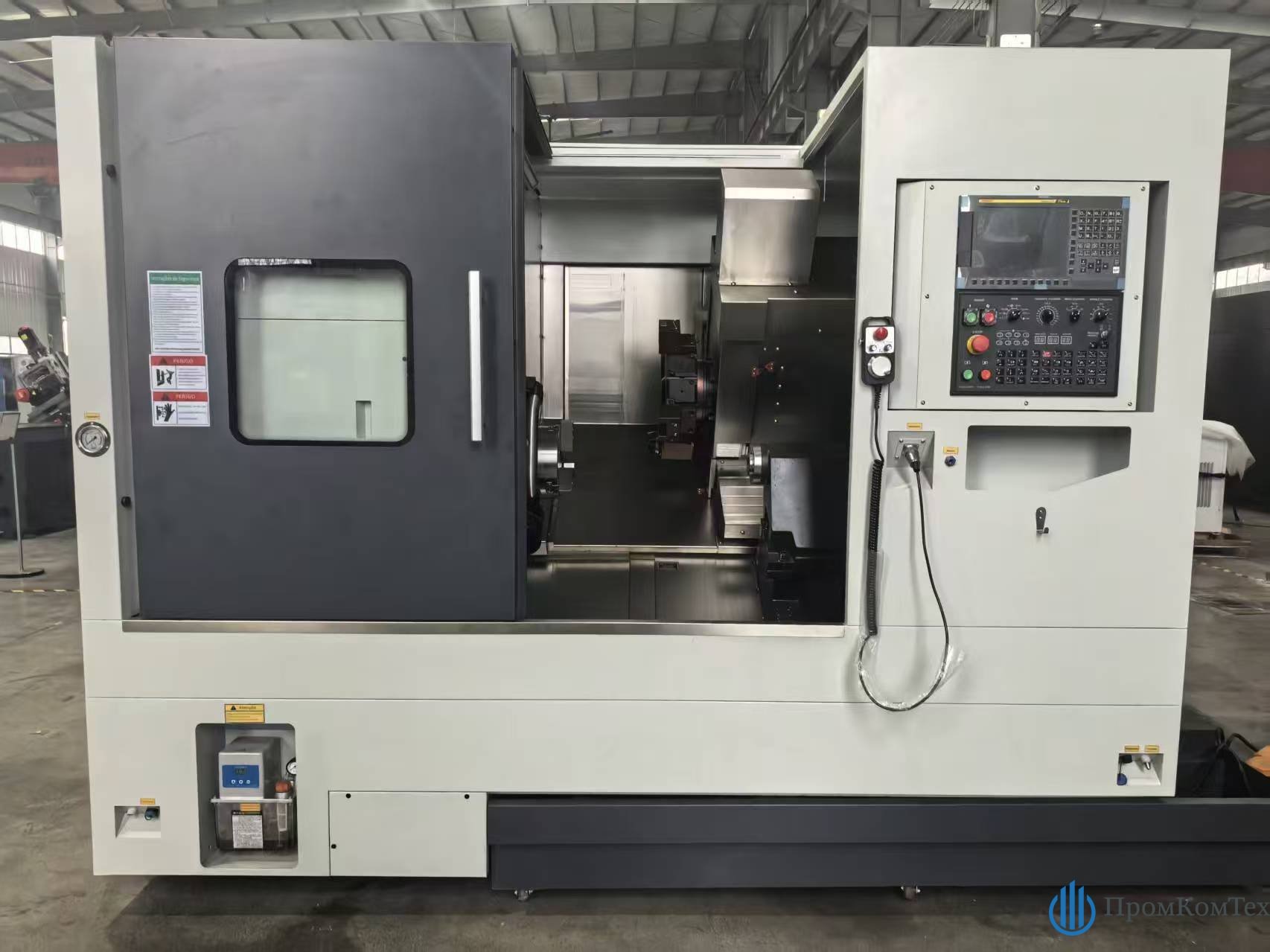

Токарно-фрезерный станок с ЧПУ TCK 52DY-500 (SYNTEC 22MA) на наклонной станине
Новое поколение высокоэффективных горизонтальных токарных центров с повышенной жесткостью и стабильностью станины. Предназначен для точного и массового производства:
- общее машиностроение;
- автомобилестроение (точные компоненты и пр);.
- производство комплектующих (массовое и мелкосерийное);
- обработка валов, фланцев, деталей сложных форм;
Конструктивные особенности
- ✓30° наклонная станина с низким центром тяжести
- ✓Роликовые направляющие 45 мм
- ✓FEM-анализ напряжений, усиливающие балки от деформаций
- ✓Утолщенная и расширенная конструкция для тяжелых заготовок
- ✓Сборка и тестирование шпинделя в чистом помещении при постоянной температуре
- ✓Двухрядные роликовые подшипники — минимальный шум и вибрации
- ✓Серводвигатель револьверной головки
- ✓Системы ЧПУ Syntec22TA
Основные технические характеристики

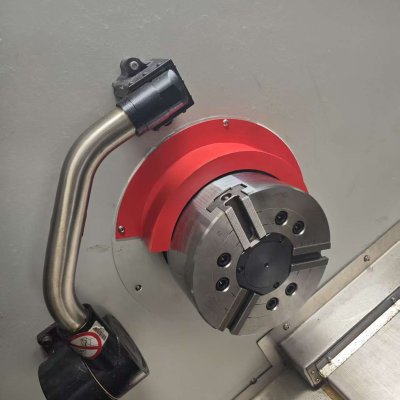

Шпиндель
|
Тип шпинделя
|
A2-6
|
|---|
|
Отверстие шпинделя
|
Ø66
|
|
Максимальный диаметр прутка (мм)
|
52
|
|
Мощность двигателя привода шпинделя, кВт
|
11-16,5
|
|
Макс. скорость
|
4000 об/мин
|
|
Работа в режиме оси С
|
Да
|

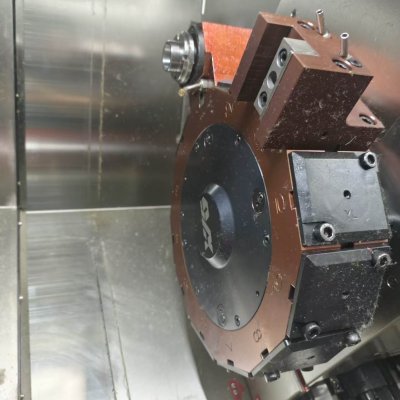

Револьверная головка
|
Параметр
|
Значение
|
|---|
|
Тип
|
BMT55 (силовая с осью Y)
|
|
Количество позиций
|
12
|
|
Размер держателя инструмента, мм
|
25
|
|
Макс. диаметр расточного инструмента (мм)
|
40
|
|
Наличие приводного, фрезерного инструмента
|
Да
|
|
Мощность серводвигателя Syntec приводного инструмента (кВт)
|
3,1
|

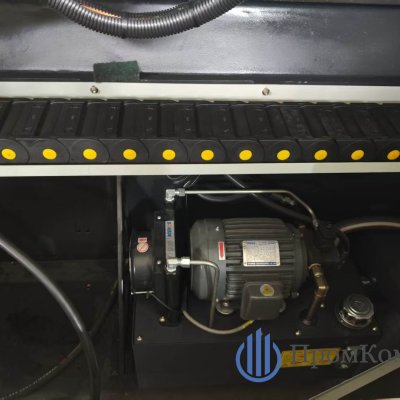

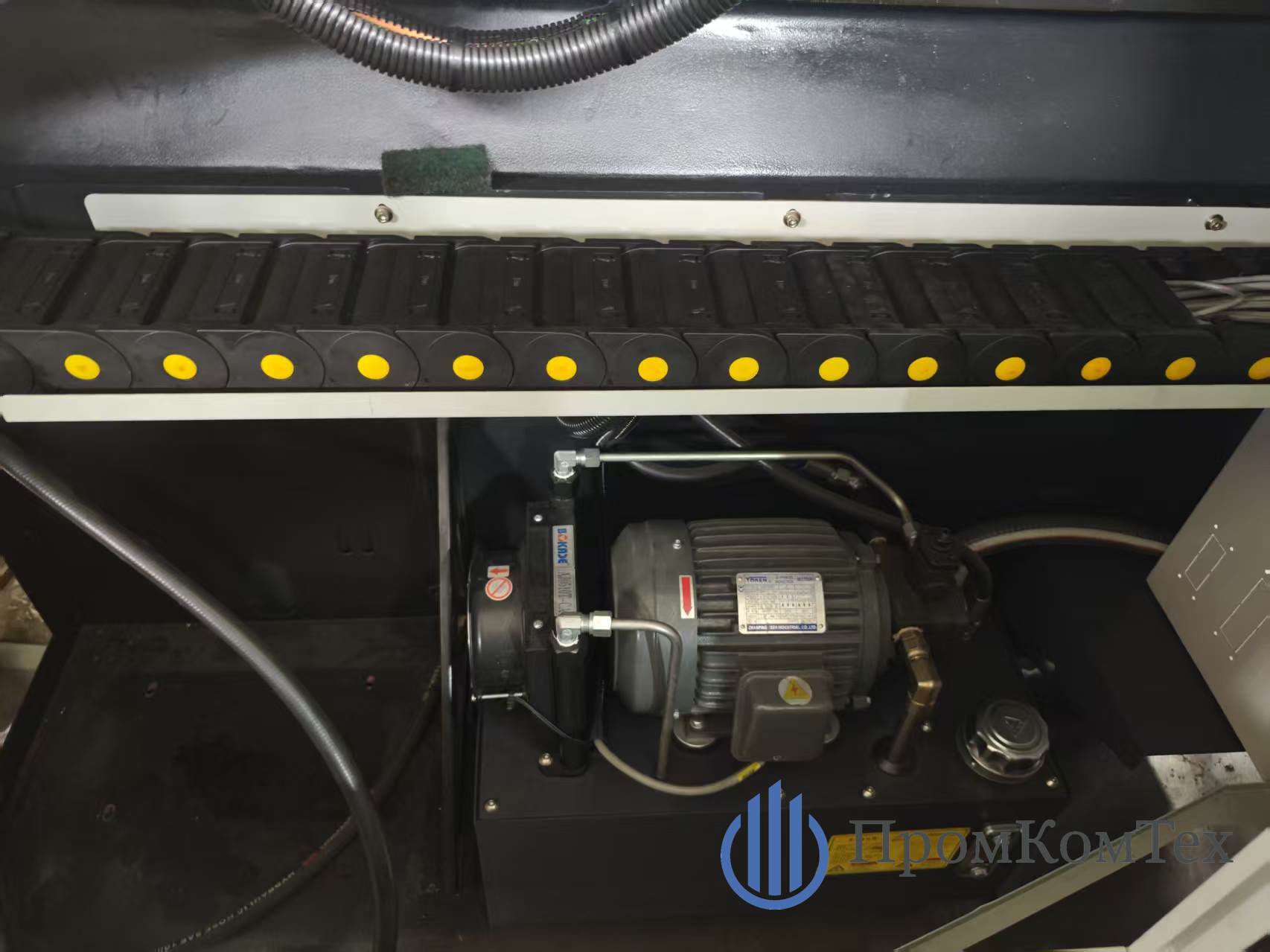

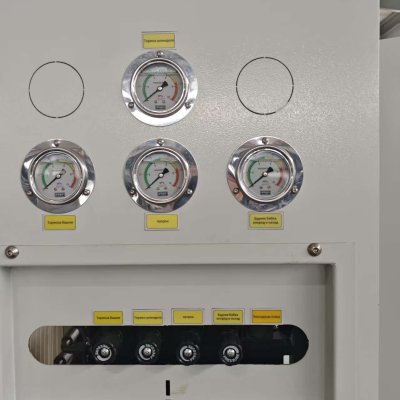

Задняя бабка
|
Параметр
|
Значение
|
|---|
|
Тип управления
|
Гидравлическая
|
|
Конус пиноли
|
MT5
|
|
Привод
|
Гидравлический
|

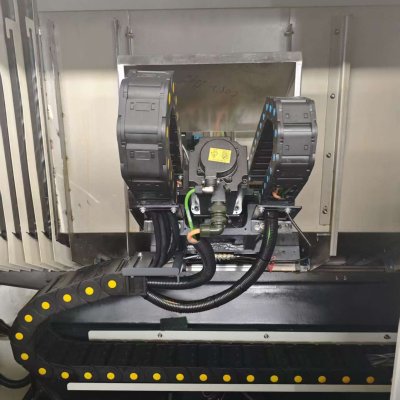

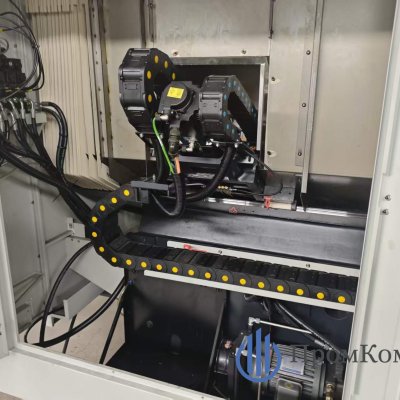

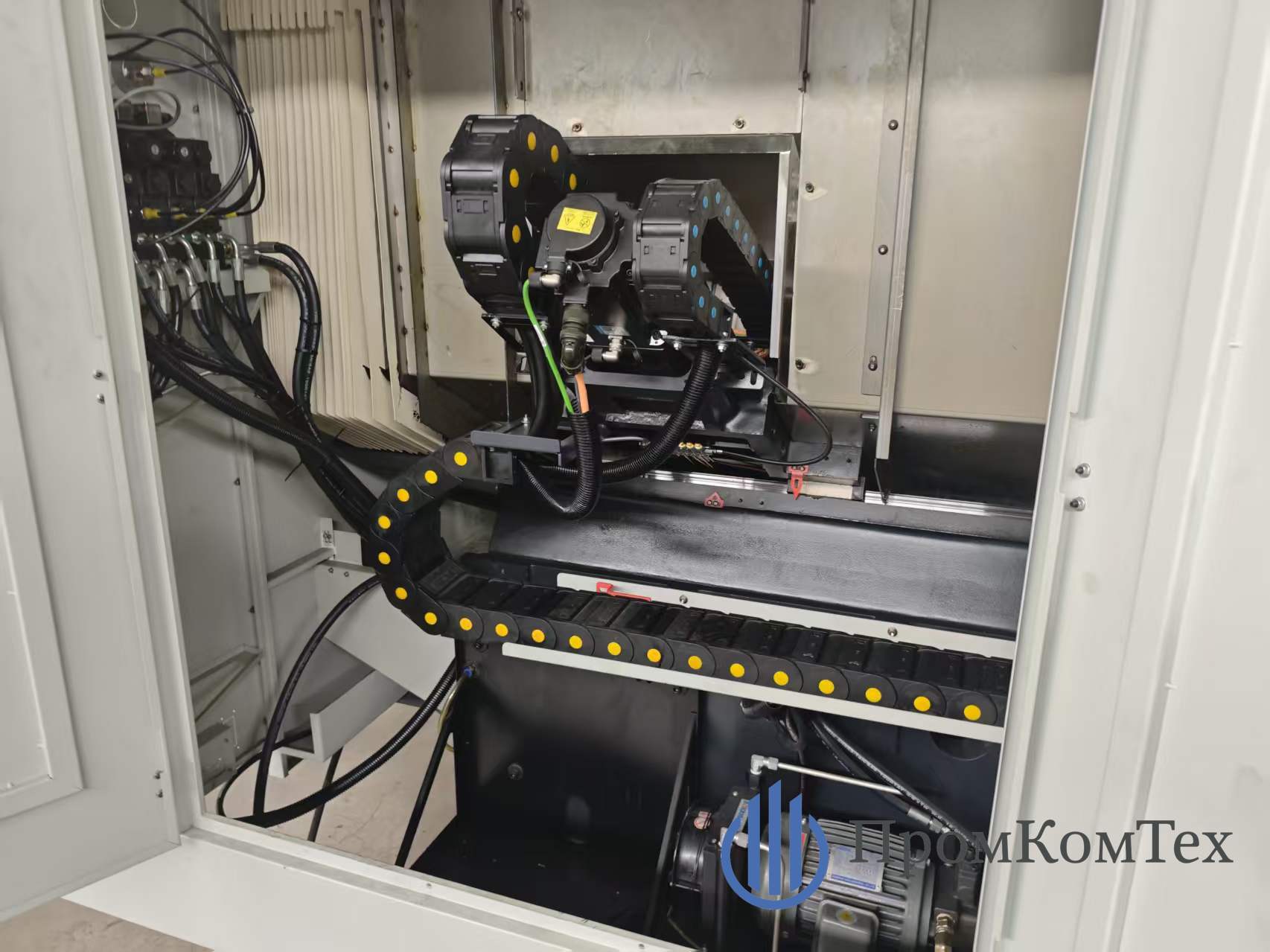

Оси и направляющие
|
Параметр
|
Значение
|
|---|
|
Ось X — ход
|
260 мм
|
|
Ось Z — ход
|
500 мм
|
|
Ось Y
|
±50 мм
|
|
Быстрые перемещения X/Y/Z
|
24/10/24 м/мин
|
|
Точность позиционирования по осям X/Y/Z (мм)
|
0.006 /0.008 /0.006
|
|
Точность повторяемости по осям X/Y/Z (мм)
|
0.004 /0.006 /0.004
|
|
Точность позиционирования оси С, ″
|
20
|
|
Точность повторяемости оси С, ″
|
10
|
|
Перемещение по оси С (градус)
|
360
|
|
Мощность серводвигателей Syntec осей X/Y/Z (кВт)
|
3,1/3,1/3,1
|
Габаритные размеры
|
Параметр
|
Значение
|
|---|
|
Длина (A)
|
2720 мм
|
|
Длина с конвейером (B)
|
3850 мм
|
|
Ширина (C)
|
1950 мм
|
|
Высота (D)
|
1920 мм
|
|
Вес, кг
|
3900
|
Для монтажа конвейера требуется зазор справа от станка. Рекомендуется анкеровка.

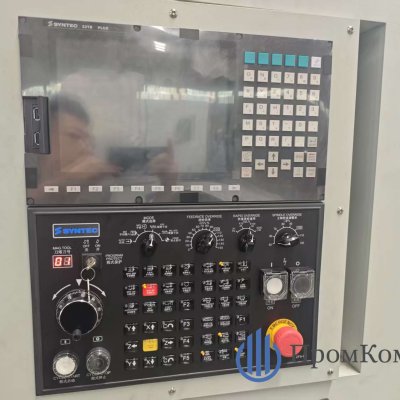

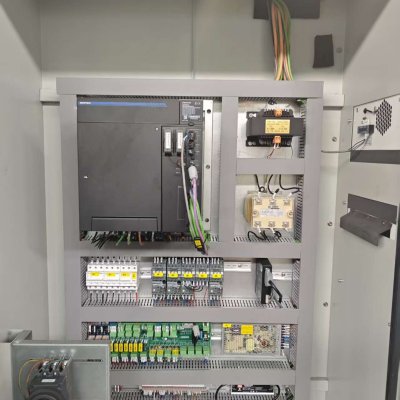

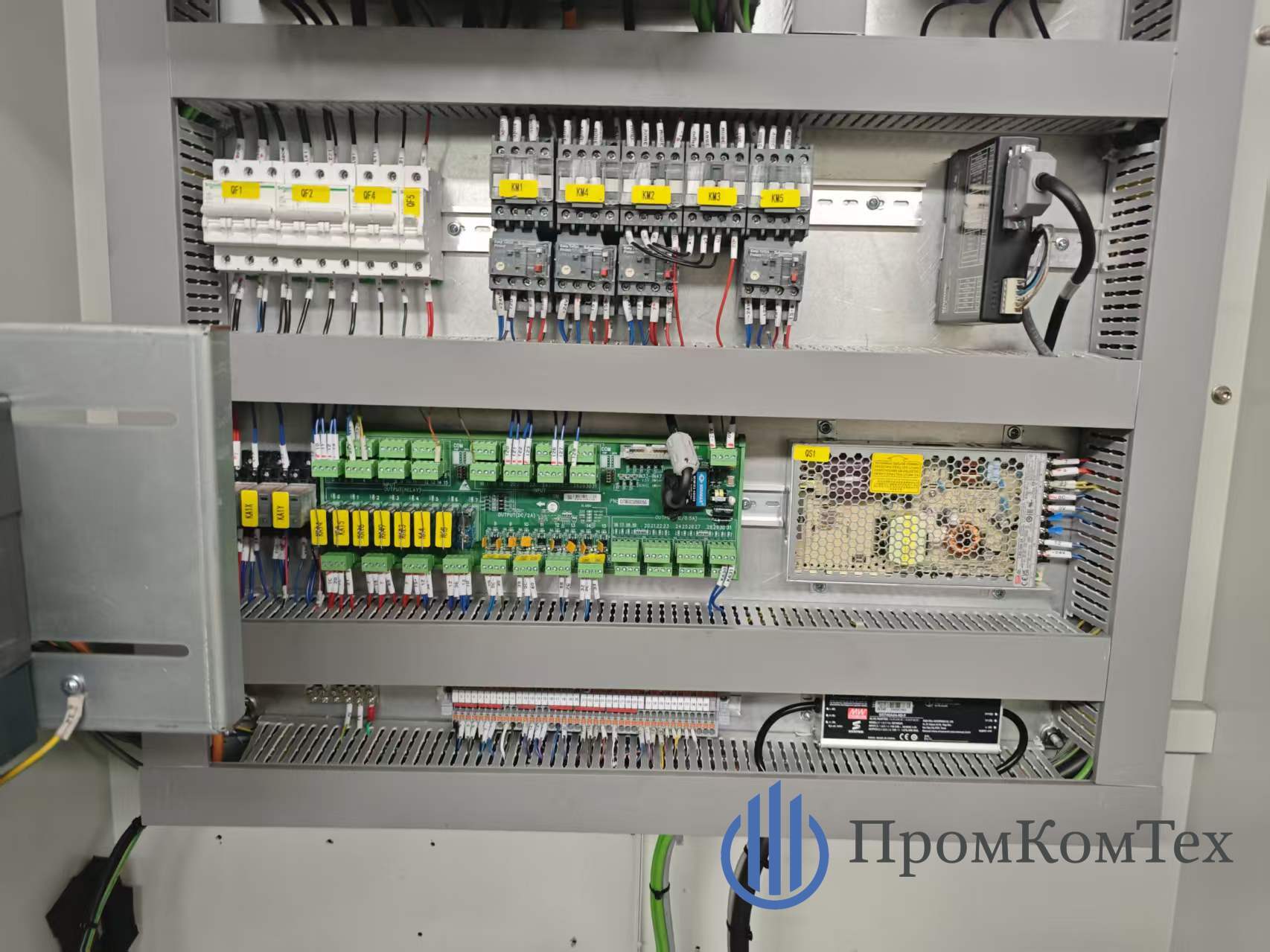

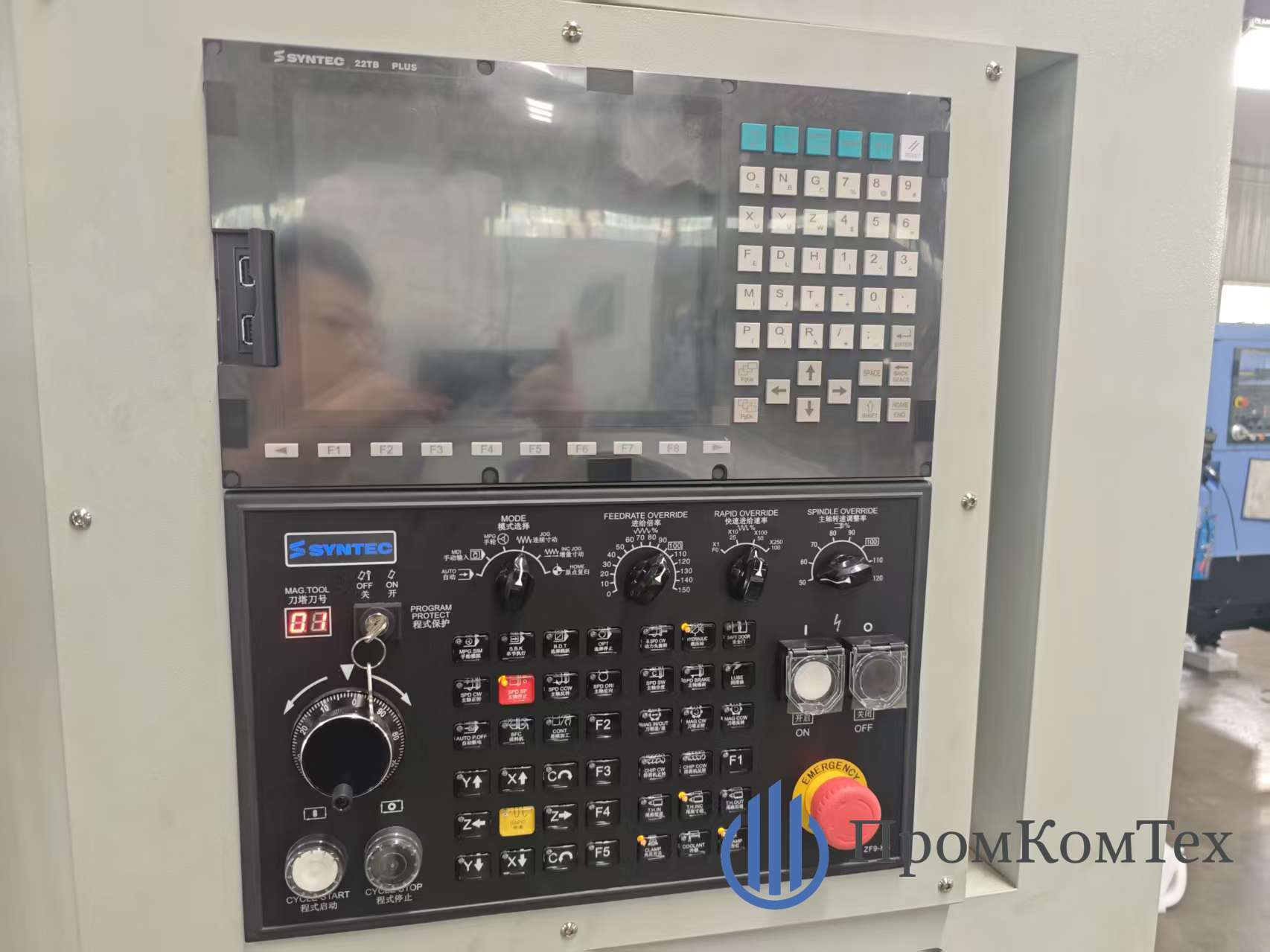

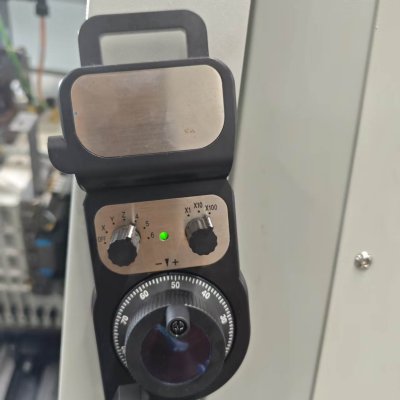

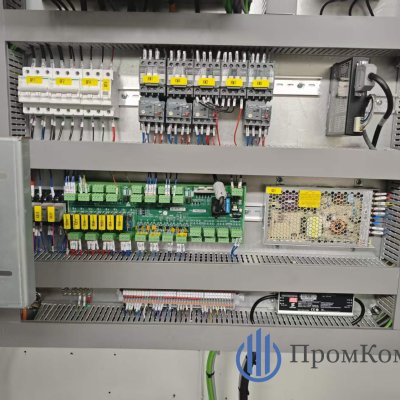

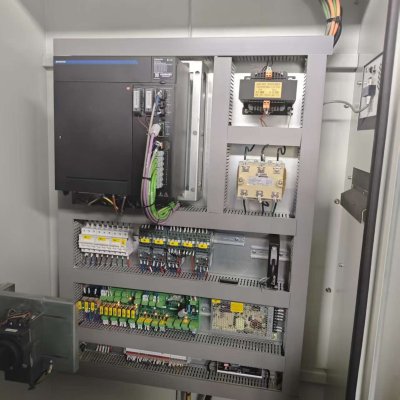

Системы ЧПУ
Syntec
Современный интерфейс, программирование диалогового типа. Полный функционал токарной и фрезерной обработки.
