Токарный обрабатывающий центр с ЧПУ MCK TC 600 на наклонной станине
Токарный центр для тяжелых и сложных деталей:
- точение труб, клапанов и фланцев для нефтегазовой отрасли;
- гидравлика для строительной техники;
- сложные детали для авиа- и судостроения;
Конструктивные особенности
- 45° наклонная станина — цельное литьt (чугун)
- Максимальное отверстие шпинделя — Ø132 мм (идеально для труб)
- Программируемый гидравлический задний центр
- Высокоточный редукторный шпиндель (повышенная мощность и крутящий момент)
- Опции: силовая BMT55 револьверная головка, ось Y, суб-шпиндель
- Автоматический дверной механизм, дуговая подача СОЖ, датчики инструмента
- Системы ЧПУ: FANUC, Siemens 828D, Syntec, GSK988
Основные технические характеристики
Шпиндель
| Тип шпинделя | A2-8 | A2-11 | Макс |
|---|---|---|---|
| Отверстие шпинделя | Ø86 мм | Ø105 мм | Ø132 мм |
| Макс. диаметр прохода | Ø74 мм | Ø90 мм | Ø120 мм |
| Диаметр подшипника (перед) | 180 мм | 240 мм | 280 мм |
| Мощность шпинделя | 22 кВт | 30 кВт | 30 кВт |
| Макс. скорость | 3000 об/мин | 2000 об/мин | 1500 об/мин |
| Макс. крутящий момент | 472 Н·м | 708 Н·м | 708 Н·м |

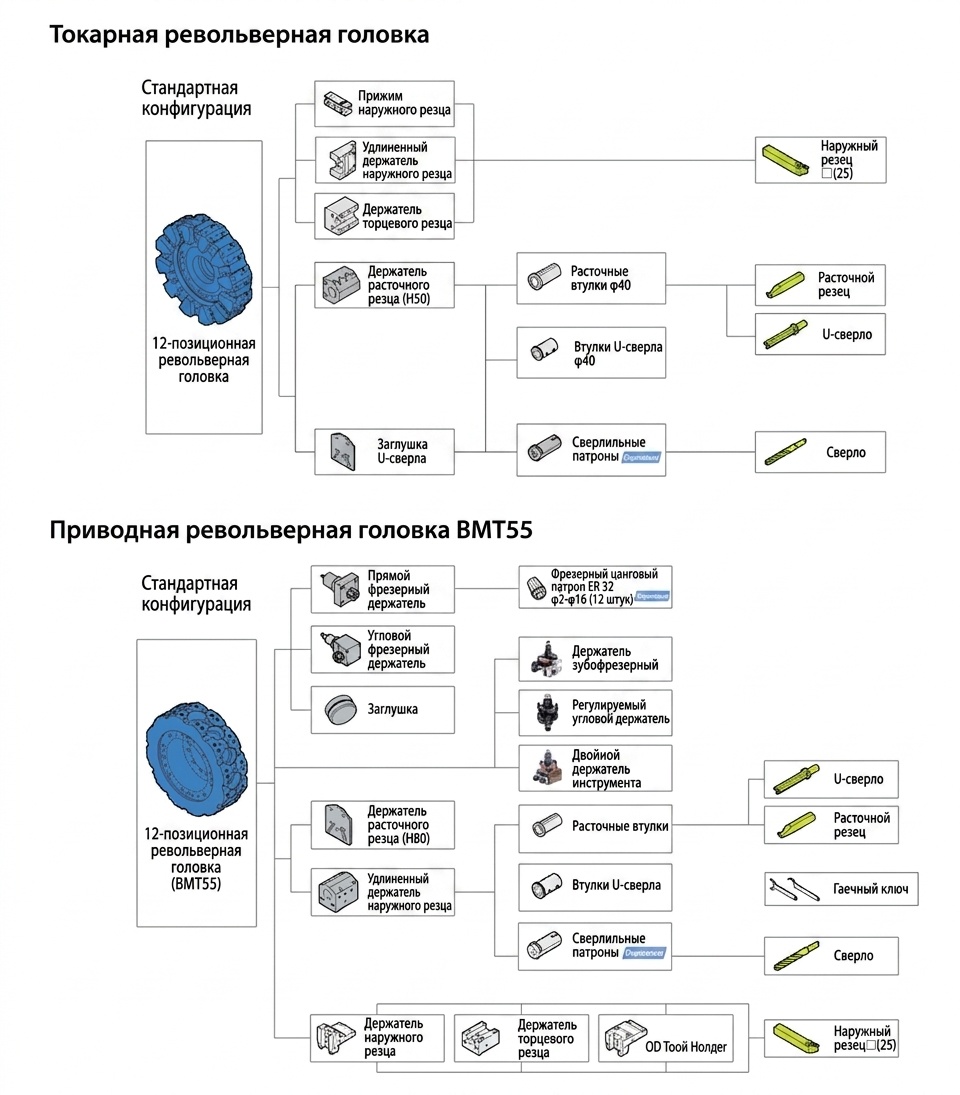

Револьверная головка
| Параметр | Значение |
|---|---|
| Тип | BMT55 или VDI (опция) |
| Количество позиций | 12 |
| Диаметр головки | 420 мм |
| Время индексации (1 поз.) | 0,5 секунд |
| Макс. скорость вращения инструментов | 4000 об/мин |
Задняя бабка
| Параметр | Значение |
|---|---|
| Тип | Гидравлически программируемый |
| Диаметр пиноли | 100 мм |
| Ход пиноли | 150 мм |
| Конус пиноли | MT5 |
| Перемещение | 1100/1600/2100 мм |

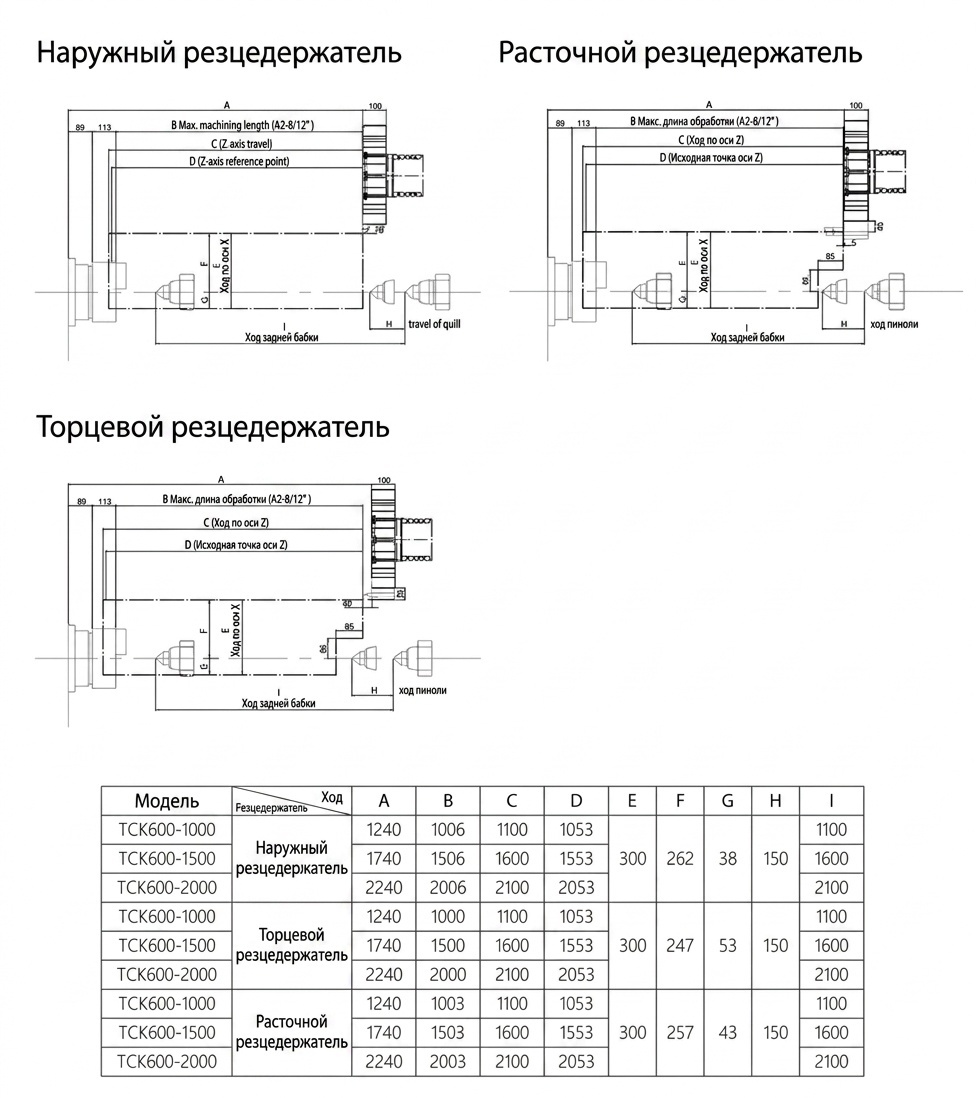

Габаритные размеры
| Параметр | TCK600-1000 | TCK600-1500 | TCK600-2000 |
|---|---|---|---|
| Длина (A) | 3550 мм | 4260 мм | 4770 мм |
| Длина с конвейером (B) | 4900 мм | 5340 мм | 6140 мм |
| Ширина (C) | 1965 мм | 1965 мм | 2043 мм |
| Высота (D) | 2250 мм | 2250 мм | 2250 мм |
| Вес, кг | 6300 | 7500 | 9400 |
!ВАЖНО
Для монтажа конвейера требуется зазор 500 мм справа от станка. Рекомендуется анкеровка.
Системы ЧПУ
FANUC
iHMI сенсорная панель, QWERTY-клавиатура, 2 МБ памяти. Программирование Manual Guide, USB/PCMCIA, Ethernet. DNC, Dual-display, OPCUA (удаленная диагностика).
Siemens 828D
15.4″ сенсорный LCD, QWERTY. ShopTurn, балансировка, 3D симуляция, циклы измерений. RCS Host — удаленная диагностика и управление.
Syntec
Современный интерфейс, программирование диалогового типа. Полный функционал токарной и фрезерной обработки.
GSK988
Экономичное решение с полным функционалом токарной обработки. Оптимально для стандартных задач.
