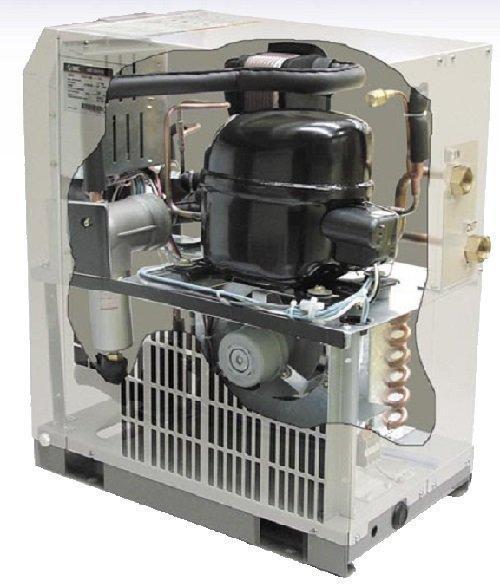

Рефрижераторный осушитель воздуха SMC IDFA125F-40
Хладагент: R407c
Макс. температура окружающей среды, °С +45
Макс. температура сжатого воздуха, °С +60
Рефрижераторные осушители воздуха SMC IDFA (Япония) являются надежным оборудованием, предназначенным для осушки сжатого воздуха по 4-6 классам содержания влаги ISO 8573-1
- Точка росы: 3°С
- Соответствует международным экологическим требованиям.
- Используемые хладагенты R134a (HFC), R407C (HFC) не разрушают озоновый слой
- Теплообменник из нержавеющей стали обеспечивает большой ресурс и низкий перепад давления
- Высокая эффективность, простое управление, компактная, надежная и безопасная конструкция,
- Встроенное устройство автоматического отвода конденсата, встроенный индикатор температуры испарителя
Принцип работы:
- Насыщенный влагой сжатый воздух подаётся в воздушный теплообменник, где он предварительно охлаждается посредством холодного воздуха, выходящего из осушителя.
- Затем воздух проходит через теплообменник «воздух/хладагент», где он охлаждается до точки росы 3°С.
- Оба теплообменника («воздух/воздух» и «воздух/хладагент») совмещены в одном блоке. По мере охлаждения воздуха, из него выделяется влага, которая отводится при помощи устройства автоматического отвода конденсата.
- Осушенный воздух возвращается в воздушный теплообменник, где он подогревается, прежде чем выйти из осушителя (исполнения без подогрева на выходе).
Поправочные коэффициенты
Если рабочие параметры отличаются от принятых по умолчанию (давление 0,7 МПа, t° сжатого воздуха на входе 35°С, t° окружающей среды 25°С), следует применять указанные ниже поправочные коэффициенты.
Расход необходимый потребителю = поправ. коэфф. А x поправ. коэфф. В x поправ. коэфф. С. Рекомендуется выбирать модель осушителя с ближайшим большим номинальным расходом.
| t° сжатого воздуха на входе (°С) | 5-25 | 30 | 35 | 40 | 45 | 50 | |
| Поправочный коэффициент А | IDFA3-37E | 1,3 | 1,25 | 1,00 | 0,83 | 0,70 | 0,60 |
| IDFA55-75E | 1,33 | 1,16 | 1,00 | 0,8 | 0,64 | 0,48 | |
| t° сжатого воздуха на входе (°С) | 5-30 | 35 | 40 | 45 | 50 | 55 | 60 | |
|
Поправочный коэффициент А | IDFA100F-150F | 1,41 | 1,21 | 1,00 | 0,92 | 0,75 | 0,63 | 0,53 |
| t° окружающей среды (°С) | 20 | 25 | 30 | 35 | 40 | |
| Поправочный коэффициент B | IDFA3-11E | 1,10 | 1,00 | 0,91 | 0,83 | 0,79 |
| IDFA15-75E | 1,10 | 1,00 | 0,97 | 0,89 | 0,77 | |
| t° окружающей среды (°С) | 20 | 25 | 30 | 35 | 40 | 45 | |
| Поправочный коэффициент B | IDFA100F-150F | 1,06 | 1,02 | 1,00 | 0,99 | 0,98 | 0,92 |
| Давление сж. воздуха на входе (МПа) | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1,0 | 1,1 | 1,2 | 1,3 | 1,4 | 1,5 | 1,6 | |
| Поправочный коэффициент С | IDFA3-11E | 0,80 | 0,87 | 0,92 | 0,96 | 1,00 | 1,04 | 1,07 | 1,10 | 1,13 | 1,16 | 1,18 | 1,21 | 1,23 | 1,25 |
| IDFA15-75E | 0,72 | 0,81 | 0,88 | 0,95 | 1,00 | 1,06 | 1,11 | 1,16 | 1,19 | 1,21 | 1,23 | 1,25 | 1,26 | 1,27 | |
| Давление сж. воздуха на входе (МПа) | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1-1,6 | |
| Поправочный коэффициент С | IDFA100F-150F | 0,84 | 0,87 | 0,9 | 0,93 | 0,96 | 1,00 | 1,03 | 1,06 |
1,09 |
