ХАРАКТЕРИСТИКИ И ФАЙЛЫ
Мощность, кВт
2,7
Давление, бар
10
Пропускная способность, л/мин.
22330
Страна-производитель
Япония
Габариты (ШхВхГ), мм.
1290x950x1332
Питание
400/3/50
ОПИСАНИЕ

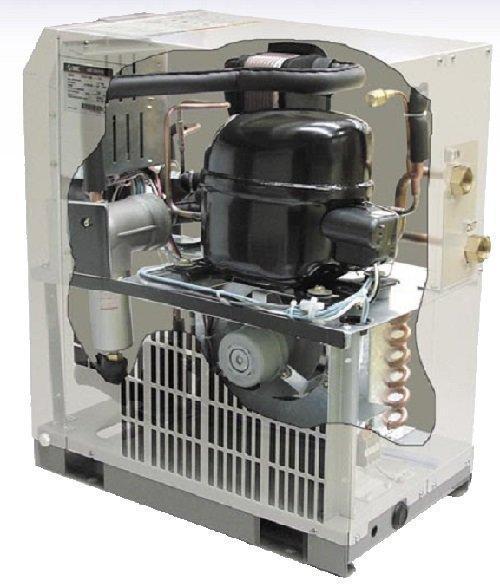

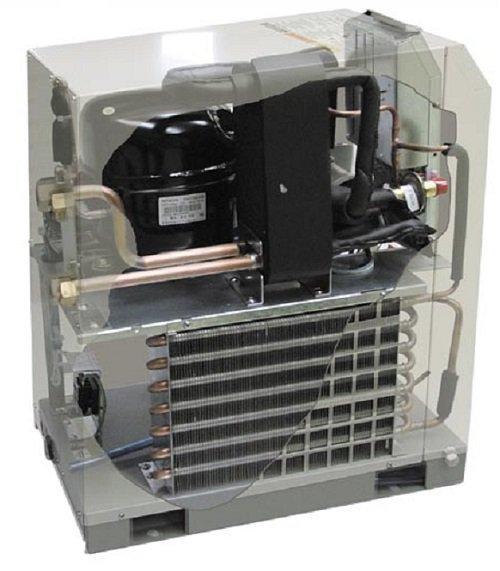

Рефрижераторный осушитель воздуха SMC IDFA150F-40

Хладагент: R407c

Макс. температура окружающей среды, °С +45

Макс. температура сжатого воздуха, °С +60

Рефрижераторные осушители воздуха SMC IDFA (Япония) являются надежным оборудованием, предназначенным для осушки сжатого воздуха по 4-6 классам содержания влаги ISO 8573-1

  • Точка росы: 3°С
  • Соответствует международным экологическим требованиям.
  • Используемые хладагенты R134a (HFC), R407C (HFC) не разрушают озоновый слой
  • Теплообменник из нержавеющей стали обеспечивает большой ресурс и низкий перепад давления
  • Высокая эффективность, простое управление, компактная, надежная и безопасная конструкция,
  • Встроенное устройство автоматического отвода конденсата, встроенный индикатор температуры испарителя

Принцип работы:

  1. Насыщенный влагой сжатый воздух подаётся в воздушный теплообменник, где он предварительно охлаждается посредством холодного воздуха, выходящего из осушителя.
  2. Затем воздух проходит через теплообменник «воздух/хладагент», где он охлаждается до точки росы 3°С.
  3. Оба теплообменника («воздух/воздух» и «воздух/хладагент») совмещены в одном блоке. По мере охлаждения воздуха, из него выделяется влага, которая отводится при помощи устройства автоматического отвода конденсата.
  4. Осушенный воздух возвращается в воздушный теплообменник, где он подогревается, прежде чем выйти из осушителя (исполнения без подогрева на выходе).



Поправочные коэффициенты

Если рабочие параметры отличаются от принятых по умолчанию (давление 0,7 МПа, t° сжатого воздуха на входе 35°С, t° окружающей среды 25°С), следует применять указанные ниже поправочные коэффициенты.

Расход необходимый потребителю = поправ. коэфф. А x поправ. коэфф. В x поправ. коэфф. С. Рекомендуется выбирать модель осушителя с ближайшим большим номинальным расходом.

t° сжатого воздуха на входе (°С) 5-25 30 35 40 45 50
Поправочный коэффициент А IDFA3-37E 1,3 1,25 1,00 0,83 0,70 0,60
IDFA55-75E 1,33 1,16 1,00 0,8 0,64 0,48

t° сжатого воздуха на входе (°С) 5-30 35 40 45 50 55 60
Поправочный коэффициент А
IDFA100F-150F 1,41 1,21 1,00 0,92 0,75 0,63 0,53

t° окружающей среды (°С) 20 25 30 35 40
Поправочный коэффициент B IDFA3-11E 1,10 1,00 0,91 0,83 0,79
IDFA15-75E 1,10 1,00 0,97 0,89 0,77

t° окружающей среды (°С) 20 25 30 35 40 45
Поправочный коэффициент B IDFA100F-150F 1,06 1,02 1,00 0,99 0,98 0,92

Давление сж. воздуха на входе (МПа) 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2 1,3 1,4 1,5 1,6
Поправочный коэффициент С IDFA3-11E 0,80 0,87 0,92 0,96 1,00 1,04 1,07 1,10 1,13 1,16 1,18 1,21 1,23 1,25
IDFA15-75E 0,72 0,81 0,88 0,95 1,00 1,06 1,11 1,16 1,19 1,21 1,23 1,25 1,26 1,27

Давление сж. воздуха на входе (МПа) 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1-1,6
Поправочный коэффициент С IDFA100F-150F 0,84 0,87 0,9 0,93 0,96 1,00 1,03 1,06 1,09
